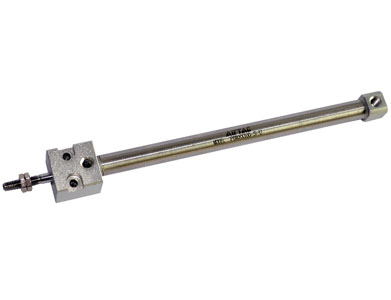

Linha PBR - Cilindro Caneta JIS - Fixação direta

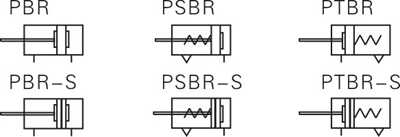

O cilindro pneumático Série PBR é um minicilindro de dupla ação desenvolvido conforme o padrão construtivo JIS. Sua estrutura compacta foi projetada para aplicações que exigem movimentos rápidos, baixo peso e instalação em espaços reduzidos.

O principal diferencial da Série PBR está nos furos roscados incorporados à tampa dianteira. Essa construção permite fixar o cilindro diretamente na placa ou estrutura da máquina, pela parte superior ou inferior, dispensando suportes e acessórios externos de montagem.

A fixação direta reduz a quantidade de componentes necessários no projeto, simplifica a instalação e contribui para um conjunto mais compacto. Também facilita a integração do cilindro em dispositivos onde o espaço disponível para suportes convencionais é limitado.

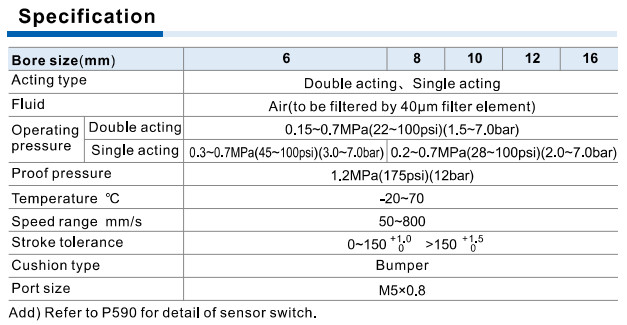

Disponível em diâmetros de 6, 8, 10, 12 e 16 mm, o cilindro oferece cursos padronizados de 10 a 300 mm, conforme o diâmetro selecionado. A pressão de trabalho varia de 0,15 a 0,7 MPa e a velocidade pode chegar a 800 mm/s, proporcionando resposta rápida em operações de alta frequência.

O tubo do cilindro é produzido em aço inoxidável SUS316L, material que oferece elevada resistência à corrosão em ambientes industriais convencionais. A haste também utiliza aço inoxidável, contribuindo para a durabilidade e confiabilidade do conjunto.

O sistema de guia da haste apresenta boa precisão e foi desenvolvido para operar sem aplicação adicional de lubrificante nas condições normais de uso. Essa característica reduz a necessidade de manutenção e facilita a instalação em equipamentos compactos e automatizados.

O amortecimento por batentes elásticos internos reduz o impacto do pistão ao atingir as extremidades do curso. Para preservar a vida útil do cilindro, a velocidade e a carga movimentada devem ser dimensionadas de acordo com a energia gerada no final do movimento.

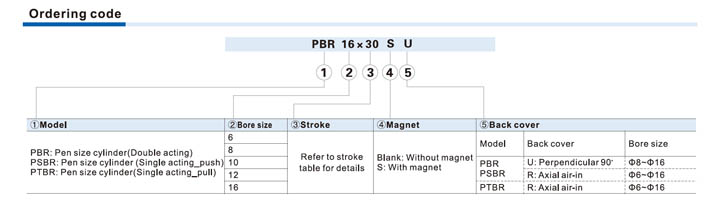

A tampa traseira pode ser configurada com entrada de ar axial ou perpendicular a 90°, permitindo direcionar a conexão pneumática conforme o espaço disponível na máquina. No diâmetro de 6 mm, está disponível somente a configuração com entrada axial.

O sensor magnético opcional permite detectar as posições do pistão e integrar o cilindro a CLPs, válvulas direcionais e sistemas de controle. Dessa forma, o equipamento pode confirmar o avanço e o retorno do atuador durante sequências automatizadas.

Por combinar fixação direta, construção inoxidável, alta velocidade e dimensões reduzidas, a Série PBR é indicada para máquinas de embalagem, equipamentos eletrônicos, alimentadores, dispositivos de montagem, mecanismos de inspeção, sistemas de seleção de peças e outras aplicações que exigem movimentos pneumáticos compactos e repetitivos.
