Linha JCK - Cilindro Power Clamp

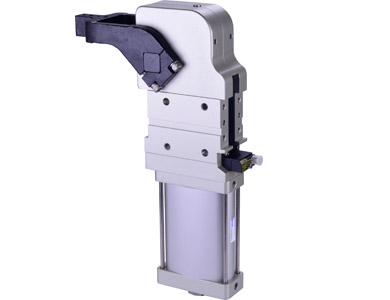

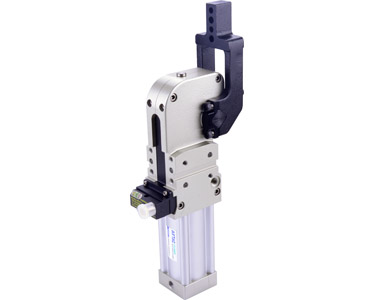

O AirTAC JCK é um cilindro pneumático de fixação de potência desenvolvido para prender, posicionar e manter peças estáveis durante processos industriais automatizados. É indicado para gabaritos, dispositivos de montagem, linhas de soldagem, usinagem, transporte e outras aplicações que exigem fixação rápida e repetitiva.

O mecanismo utiliza uma estrutura integrada de haste, manivela e elemento deslizante. O movimento linear do pistão é convertido em movimento angular do braço, permitindo produzir elevada força de fixação com pressão pneumática reduzida.

Na posição final de fechamento, o mecanismo ultrapassa o ponto morto e realiza o autotravamento mecânico. Dessa forma, o braço permanece fechado e continua segurando a peça mesmo após uma interrupção no fornecimento de ar comprimido, aumentando a segurança e a estabilidade do processo.

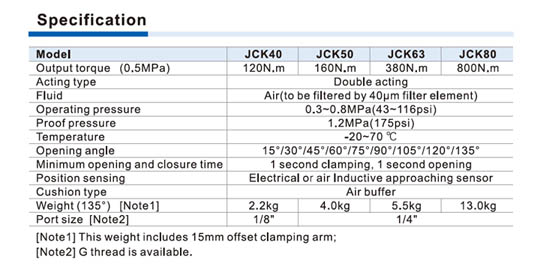

A linha é disponibilizada nos modelos JCK40, JCK50, JCK63 e JCK80. Considerando pressão de 0,5 MPa, os torques nominais são de 120, 160, 380 e 800 N·m, respectivamente. A seleção deve considerar a força necessária, o comprimento do braço e a distância entre o ponto de giro e o local de fixação da peça.

O ângulo de abertura pode ser configurado entre 15° e 135°, em incrementos de 15°. O ajuste é realizado pela substituição do parafuso localizado na parte inferior do cilindro e pelo reposicionamento do sensor correspondente. Cada parafuso possui identificação do ângulo para facilitar a configuração.

A abertura máxima depende da posição e do braço escolhido. No JCK40, o braço AM1 permite até 135° na posição horizontal e 120° na vertical, enquanto o AM3 permite até 105°. Nos modelos JCK50, JCK63 e JCK80, a montagem horizontal permite até 135° e a vertical até 105°.

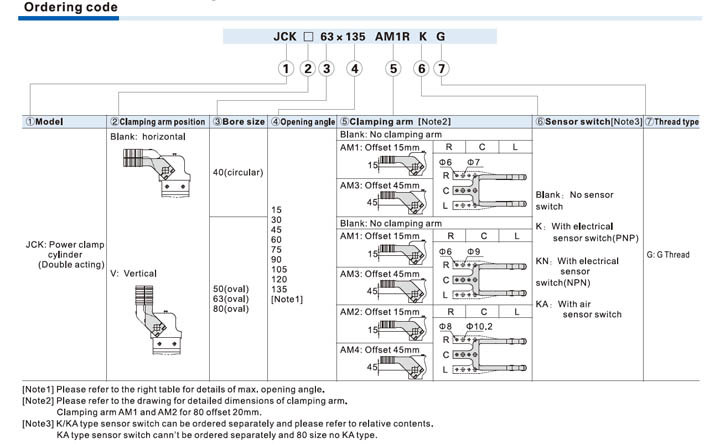

Os braços estão disponíveis com deslocamentos de 15 ou 45 mm e nas orientações direita, central ou esquerda. Nos modelos JCK80, os braços AM1 e AM2 utilizam deslocamento de 20 mm. Essa variedade permite adaptar o conjunto à geometria da peça e ao espaço disponível na máquina.

A Série JCK pode ser fornecida sem sensor, com sensor elétrico PNP, sensor elétrico NPN ou sensor pneumático KA. A versão pneumática permite identificar as posições de abertura e fechamento por sinais de pressão, sendo adequada para equipamentos que utilizam comandos predominantemente pneumáticos.

O sensor pneumático KA está disponível para os modelos JCK40, JCK50 e JCK63. Ele é instalado de fábrica e possui saídas independentes para indicar a posição de fixação e a posição aberta. O modelo JCK80 não possui essa opção.

A construção possui quatro superfícies de montagem com dimensões baseadas no padrão DIN, facilitando sua integração em projetos industriais. O corpo oval reduz a ocupação lateral, enquanto o amortecimento pneumático ajuda a diminuir impactos no final do movimento.

A Série JCK opera com pressão de 0,3 a 0,8 MPa e temperatura de -20 a 70 °C. Recomenda-se utilizar ar comprimido filtrado com elemento de 40 µm ou mais fino e instalar válvulas de controle de fluxo para regular adequadamente as velocidades de abertura e fechamento.
