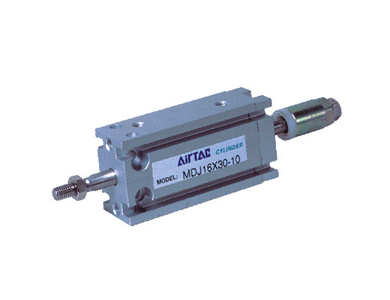

Linha MD - Cilindro Multi-Montagem
Cilindro pneumático compacto de dupla ação com montagem em até seis direções. Disponível em seis diâmetros e cursos padronizados de 5 a 60 mm. Oferece força de avanço de até 563 N e velocidade de até 500 mm/s. Ideal para automações compactas com pouco espaço de instalação.
O cilindro pneumático Série MD é um atuador compacto de dupla ação desenvolvido para aplicações que exigem flexibilidade de instalação e aproveitamento eficiente do espaço. Seu corpo permite fixação em até seis direções, facilitando a adaptação do cilindro ao layout da máquina.
A possibilidade de montagem pela parte superior, inferior ou pelas laterais permite utilizar o MD em equipamentos nos quais cilindros convencionais teriam limitações de acesso ou fixação. Várias unidades também podem ser instaladas lado a lado, reduzindo a distância entre atuadores e tornando o conjunto mais compacto.
A Série MD está disponível nos diâmetros de 6, 10, 16, 20, 25 e 32 mm. Os cursos padronizados variam de 5 a 60 mm, conforme o diâmetro escolhido. Essa combinação permite atender desde pequenos movimentos de seleção e posicionamento até operações de prensagem, empurramento e retenção.
A força gerada varia conforme o diâmetro e a pressão de alimentação. No modelo de 32 mm, a força teórica de avanço pode chegar a 563 N a 0,7 MPa, enquanto a força de retorno alcança 483,8 N. A seleção deve considerar a carga movimentada, o atrito, a orientação de montagem e uma margem de segurança adequada.
O cilindro trabalha com pressão entre 0,15 e 1,00 MPa e velocidade de 30 a 500 mm/s. O batente elástico interno ajuda a reduzir impactos no final do curso, contribuindo para um funcionamento mais suave e menor desgaste dos componentes.
A haste do pistão possui elevada precisão de guiamento e o conjunto não necessita de lubrificação adicional. Para preservar a vida útil, a carga deve permanecer alinhada com o eixo do cilindro, evitando esforços laterais excessivos sobre a haste.

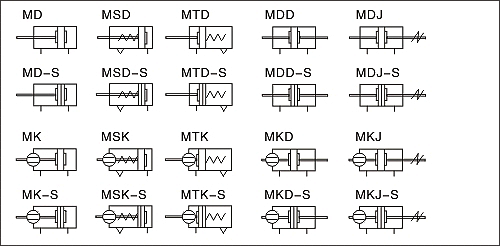

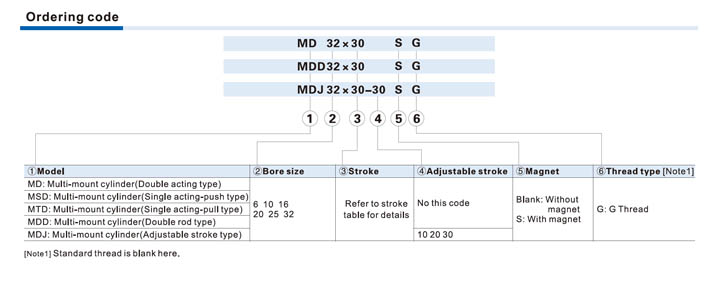

Os códigos terminados em S identificam as versões com ímã incorporado, permitindo utilizar sensores magnéticos opcionais para confirmar as posições avançada e recuada. Os modelos sem esse sufixo são fornecidos sem ímã.
No diâmetro de 32 mm, também estão disponíveis códigos com sufixo G, correspondente à conexão pneumática com rosca G. A combinação SG identifica a versão com ímã e rosca G.
A Série MD pode ser fornecida opcionalmente com vedações resistentes a temperaturas de até 150 °C. É indicada para máquinas de montagem, sistemas de seleção, dispositivos de fixação, pequenas prensas, empurradores, ejetores, posicionadores e equipamentos compactos de automação industrial.
- Montagem multidirecional
- Estrutura compacta
- Alta força
- Instalação lado a lado
- Sem lubrificação
- Sensor opcional

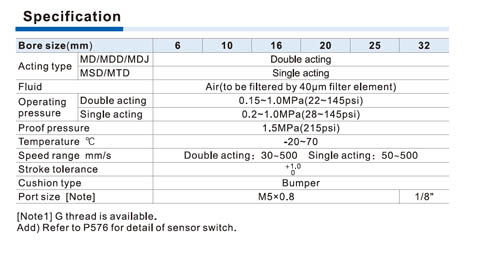

| Funcionamento | Dupla ação |
| Tipo construtivo | Cilindro multimontagem |
| Diâmetros disponíveis | 6, 10, 16, 20, 25 e 32 mm |
| Cursos padronizados | 5 a 60 mm |
| Fluido | Ar filtrado a 40 μm |
| Pressão de trabalho | 0,15 a 1,00 MPa |
| Pressão máxima suportada | 1,50 MPa |
| Temperatura de trabalho | −20 a 70 °C |
| Velocidade de operação | 30 a 500 mm/s |
| Força máxima de avanço | 563 N |
| Força máxima de retorno | 483,8 N |
| Tolerância do curso | +1,0 mm |
| Amortecimento | Batente elástico |
| Conexão pneumática | M5×0,8 ou 1/8 |
| Lubrificação adicional | Não necessária |
| Detecção magnética | Modelos disponíveis com ímã |
| Montagem | Até seis direções |
| Instalação agrupada | Permite montagem lado a lado |
| Versão para alta temperatura | Até 150 °C, opcional |
