Linha HLS - Cilindro de Mesa Deslizante com Roletes Cruzados

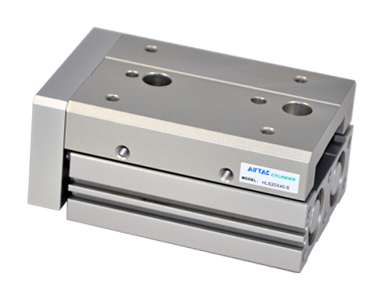

Cilindro pneumático de dupla ação com mesa deslizante e guia integrada de rolos cruzados. Oferece alta precisão, elevada rigidez e excelente resistência a cargas e momentos. Disponível com diâmetros de 6 a 25 mm e cursos de até 150 mm. Pode receber batentes ajustáveis, amortecedores hidráulicos e sensores magnéticos.

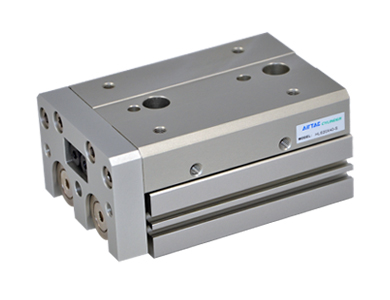

O cilindro de mesa deslizante Série HLS é uma solução pneumática de dupla ação desenvolvida para aplicações que exigem movimentação linear precisa, elevada rigidez e controle adequado da carga. Sua estrutura combina o atuador pneumático e a mesa guiada em um único conjunto compacto, facilitando a instalação em equipamentos de automação industrial.
A guia integrada utiliza rolamentos de rolos cruzados, configuração que proporciona contato rígido e distribuição eficiente dos esforços aplicados sobre a mesa. Essa construção melhora a estabilidade durante o deslocamento e oferece resistência a cargas radiais, momentos e forças descentralizadas, mantendo boa linearidade e baixa folga operacional.
O sistema de dupla haste aumenta a capacidade de força e ajuda a equilibrar o movimento da mesa. A conexão flutuante entre o mecanismo de acionamento e a mesa reduz a transmissão de esforços laterais e torções indesejadas para as hastes do cilindro, contribuindo para maior precisão e vida útil do conjunto.
A série está disponível com diâmetros de 6, 8, 12, 16, 20 e 25 mm, além de cursos padronizados entre 10 e 150 mm. Dependendo do diâmetro selecionado, a capacidade máxima de carga pode chegar a 70 N, permitindo sua utilização em operações de posicionamento, transferência, alimentação, separação, inspeção e montagem de componentes.

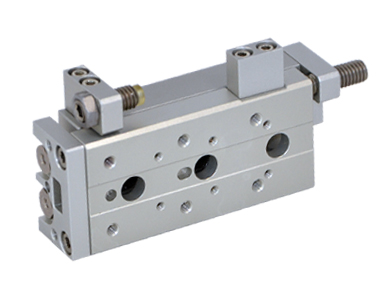

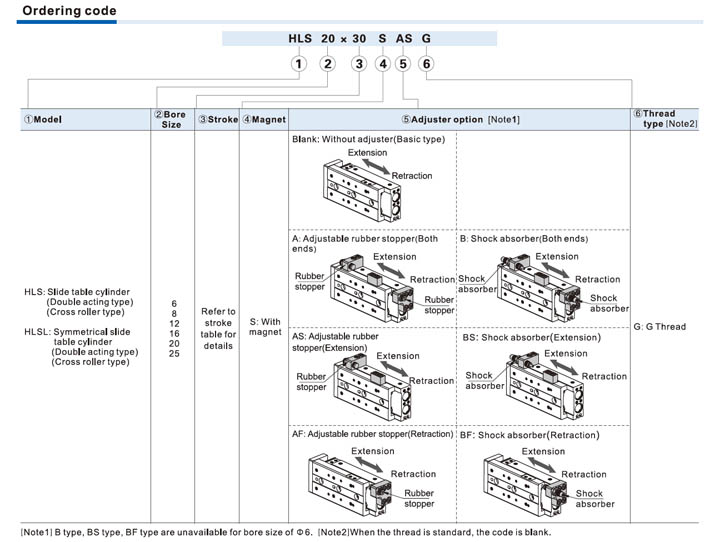

O fim de curso pode utilizar batentes elásticos ajustáveis ou amortecedores hidráulicos. Os batentes permitem realizar pequenos ajustes na posição final da mesa, enquanto os amortecedores absorvem a energia cinética durante movimentos com maior velocidade ou carga. As configurações podem atuar nos dois sentidos ou somente no avanço ou retorno.
A Série HLS também permite a instalação de sensores magnéticos para identificação da posição do pistão e integração com sistemas automatizados. O cilindro pode ser fixado em três direções, enquanto a peça ou dispositivo pode ser instalado em duas superfícies da mesa, proporcionando flexibilidade para diferentes layouts de máquinas.
- Alta precisão
- Elevada rigidez
- Dupla haste
- Alta capacidade de carga
- Ajuste de curso

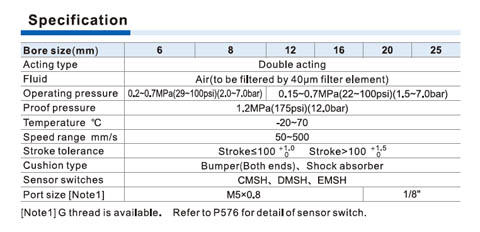

| Funcionamento | Dupla ação |
| Tipo de guia | Rolamentos de rolos cruzados |
| Diâmetros disponíveis | 6, 8, 12, 16, 20 e 25 mm |
| Cursos disponíveis | 10 a 150 mm |
| Pressão de trabalho – Ø6 e Ø8 | 0,20 a 0,70 MPa |
| Pressão de trabalho – Ø12 a Ø25 | 0,15 a 0,70 MPa |
| Pressão de teste | 1,20 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Velocidade de operação | 50 a 500 mm/s |
| Fluido | Ar filtrado a 40 μm |
| Carga máxima admissível | 4 a 70 N |
| Energia cinética admissível | Até 0,44 J |
| Amortecimento | Batentes elásticos ou amortecedores hidráulicos |
| Sensores compatíveis | CMSH, DMSH e EMSH |
| Montagem do cilindro | Três direções |
| Montagem da carga | Duas superfícies |
