Linha HLH - Cilindro de Mesa Deslizante Miniatura
Mesa deslizante pneumática com rolamento linear miniatura de esferas integrado. Oferece boa linearidade, precisão antirrotação e estrutura compacta. Disponível em diâmetros de 6 a 20 mm e cursos padronizados de até 60 mm. Permite montagem em quatro direções e alimentação pneumática por três posições.
O cilindro de mesa deslizante da série HLH combina um atuador pneumático de dupla ação com um rolamento linear miniatura de esferas integrado. Essa construção proporciona movimentação estável, boa linearidade e precisão antirrotação em um conjunto compacto.
A guia linear mantém a mesa alinhada durante os movimentos de avanço e retorno, reduzindo desvios e rotações da carga. Essa característica torna a HLH adequada para operações de montagem, posicionamento, alimentação e transferência que exigem repetibilidade.
A peça ou dispositivo pode ser instalado na superfície frontal ou superior da mesa. Essa flexibilidade facilita a montagem de componentes, ferramentas, garras, batentes e pequenos mecanismos diretamente no atuador.
O cilindro pode ser fixado em quatro direções: pelas laterais com furos passantes ou roscados, pela extremidade ou pela base. Essa variedade permite adaptar a mesa à estrutura da máquina sem a necessidade de suportes complexos.
A série possui três alternativas para conexão pneumática, com entradas e saídas localizadas nas laterais e na extremidade do corpo. Essa configuração simplifica o roteamento das mangueiras e permite selecionar a posição mais adequada ao espaço disponível.
A linha está disponível nos diâmetros de 6, 10, 16 e 20 mm. Os cursos padronizados variam de 5 a 60 mm, conforme o diâmetro. A capacidade de absorção de energia aumenta de acordo com o tamanho do cilindro, alcançando 0,1 J no modelo HLH20.
A HLH opera com velocidade de 50 a 500 mm/s, pressão máxima de 0,7 MPa e ar comprimido filtrado a 40 μm. O amortecimento por batente elástico reduz o impacto no final do curso e ajuda a proteger os componentes internos.
Ranhuras localizadas nos dois lados do corpo permitem instalar sensores magnéticos para monitorar as posições da mesa. Com sua combinação de guiamento integrado, montagem flexível e alimentação pneumática multidirecional, a série HLH oferece uma solução versátil para automação de precisão.
- Alta precisão
- Movimento antirrotação
- Montagem multidirecional
- Conexão pneumática flexível
- Estrutura compacta

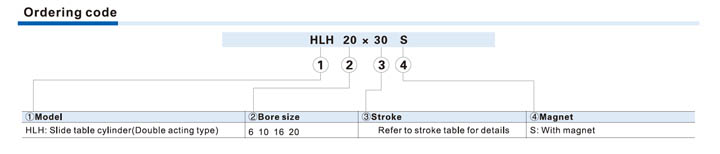

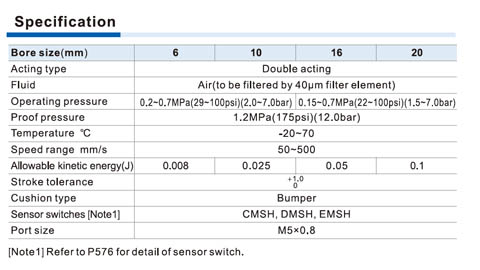

| Tipo de atuação | Dupla ação |
| Tipo de guia | Rolamento linear de esferas |
| Diâmetros | 6, 10, 16 e 20 mm |
| Cursos Ø6 | 5, 10, 15, 20, 25 e 30 mm |
| Cursos Ø10 | 5, 10, 15, 20, 25, 30, 40 e 50 mm |
| Cursos Ø16 e Ø20 | 5, 10, 15, 20, 25, 30, 40, 50 e 60 mm |
| Pressão Ø6 e Ø10 | 0,2 a 0,7 MPa |
| Pressão Ø16 e Ø20 | 0,15 a 0,7 MPa |
| Pressão de teste | 1,2 MPa |
| Fluido | Ar comprimido filtrado a 40 μm |
| Temperatura de trabalho | -20 a 70 °C |
| Velocidade | 50 a 500 mm/s |
| Amortecimento | Batente elástico |
| Energia cinética admissível Ø6 | 0,008 J |
| Energia cinética admissível Ø10 | 0,025 J |
| Energia cinética admissível Ø16 | 0,05 J |
| Energia cinética admissível Ø20 | 0,1 J |
| Sensor magnético | Opcional |
| Sensores compatíveis | CMSH, DMSH e EMSH |
| Conexão pneumática | M5×0,8 |
| Alimentação pneumática | Três posições |
| Instalação do cilindro | Quatro direções |
| Instalação da carga | Duas superfícies |
