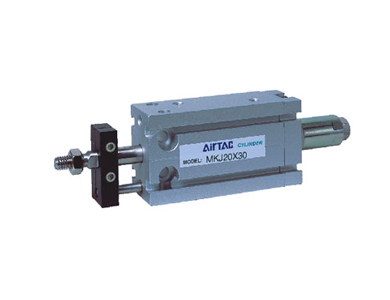

Linha MK - Cilindro Multi-Montagem Antirrotação
Cilindro pneumático compacto de dupla ação com haste antirrotação. Possui montagem em até seis direções e cursos padronizados de 5 a 60 mm. Oferece força de avanço de até 563 N e velocidade de até 500 mm/s. Indicado para movimentar cargas que precisam manter orientação constante.
O cilindro pneumático Série MK é um atuador compacto de dupla ação desenvolvido para movimentos lineares que exigem controle da orientação da haste. Seu sistema antirrotação impede que a haste gire durante o avanço e o retorno, mantendo o dispositivo acoplado na posição correta.
Esse diferencial torna a Série MK mais indicada que um cilindro convencional para aplicações com ferramentas, batentes, garras, empurradores ou peças que não podem mudar de ângulo durante o movimento. O sistema utiliza uma placa antirrotação integrada, bucha e haste-guia para restringir o movimento rotacional.
O corpo multimontagem permite fixar o cilindro em até seis direções, oferecendo flexibilidade para adaptação ao espaço disponível. Várias unidades também podem ser instaladas lado a lado, reduzindo a distância entre atuadores e favorecendo projetos compactos.
A Série MK está disponível nos diâmetros de 6, 10, 16, 20, 25 e 32 mm, com cursos padronizados entre 5 e 60 mm. Essa variedade atende desde pequenos movimentos de seleção e posicionamento até operações de empurramento, retenção, montagem e transferência.
A força gerada varia conforme o diâmetro e a pressão utilizada. No modelo de 32 mm, a força teórica de avanço pode alcançar 563 N a 0,7 MPa, enquanto a força de retorno chega a 483,8 N. A seleção deve considerar a carga movimentada, o atrito e uma margem de segurança apropriada.
Os modelos de 6 e 10 mm operam entre 0,20 e 1,00 MPa. Os tamanhos de 16 a 32 mm trabalham entre 0,15 e 1,00 MPa. A velocidade pode ser ajustada entre 30 e 500 mm/s, conforme as condições da aplicação.
O amortecimento por batentes elásticos ajuda a reduzir os impactos no final do curso. O conjunto possui boa precisão de guiamento e não necessita de lubrificação adicional, simplificando a manutenção preventiva.

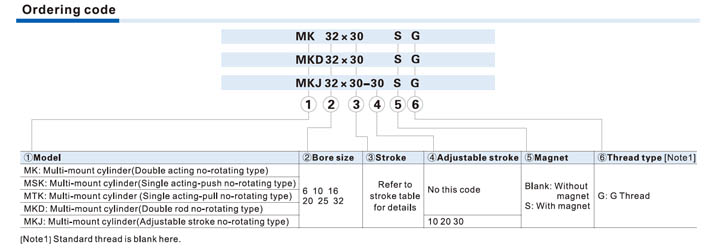

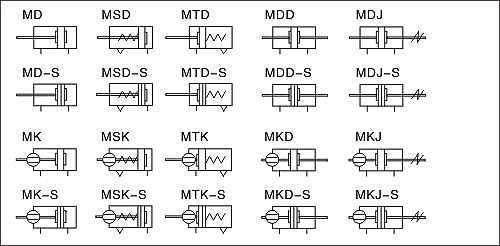

Os códigos terminados em S identificam as versões com ímã incorporado, compatíveis com sensores magnéticos opcionais. Os modelos sem esse sufixo são fornecidos sem ímã. No diâmetro de 32 mm, o sufixo G identifica a conexão pneumática com rosca G, enquanto SG combina ímã e rosca G.
Opcionalmente, a Série MK pode receber vedações resistentes a temperaturas de até 150 °C. É indicada para dispositivos de montagem, sistemas de seleção, empurradores, posicionadores, pequenas prensas, aplicação de etiquetas, fixação de peças e operações nas quais a orientação da haste precisa permanecer estável.
- Movimento sem rotação
- Montagem multidirecional
- Estrutura compacta
- Alta força
- Instalação lado a lado
- Sem lubrificação

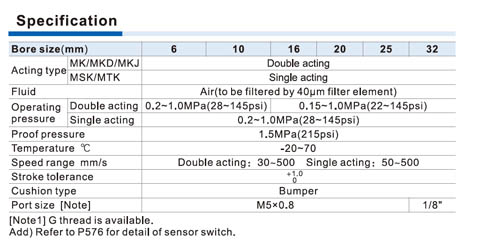

| Funcionamento | Dupla ação |
| Tipo construtivo | Cilindro multimontagem antirrotação |
| Sistema antirrotação | Placa e haste-guia integradas |
| Diâmetros disponíveis | 6, 10, 16, 20, 25 e 32 mm |
| Cursos padronizados | 5 a 60 mm |
| Fluido | Ar filtrado a 40 μm |
| Pressão dos diâmetros 6 e 10 mm | 0,20 a 1,00 MPa |
| Pressão dos diâmetros 16 a 32 mm | 0,15 a 1,00 MPa |
| Pressão máxima suportada | 1,50 MPa |
| Temperatura de trabalho | −20 a 70 °C |
| Velocidade de operação | 30 a 500 mm/s |
| Força máxima de avanço | 563 N |
| Força máxima de retorno | 483,8 N |
| Tolerância do curso | +1,0 mm |
| Amortecimento | Batente elástico |
| Conexão pneumática | M5×0,8 ou 1/8 |
| Lubrificação adicional | Não necessária |
| Detecção magnética | Modelos disponíveis com ímã |
| Montagem | Até seis direções |
| Instalação agrupada | Permite montagem lado a lado |
| Versão para alta temperatura | Até 150 °C, opcional |
