Linha F Joint - Junta Flutuante para Cilindro

A Junta F é uma junta flutuante utilizada para conectar a haste de cilindros pneumáticos ao mecanismo movimentado. Sua função é absorver pequenos desalinhamentos entre o eixo do cilindro e o ponto de ligação da carga, evitando que essas diferenças de posicionamento sejam transmitidas diretamente à haste.

Sua estrutura interna com cabeça esférica permite movimentação articulada, oferecendo compensação angular de até ±5° e deslocamento radial de 0,5 mm. Diferentemente de uma conexão rígida, a Junta F acompanha pequenas variações de alinhamento durante o movimento, mantendo a transmissão axial de força sem folga perceptível.

Essa compensação ajuda a reduzir cargas laterais sobre a haste, buchas, vedações e demais componentes internos do cilindro. Com isso, contribui para um funcionamento mais uniforme e para a redução do desgaste causado por montagens que não estejam perfeitamente alinhadas.

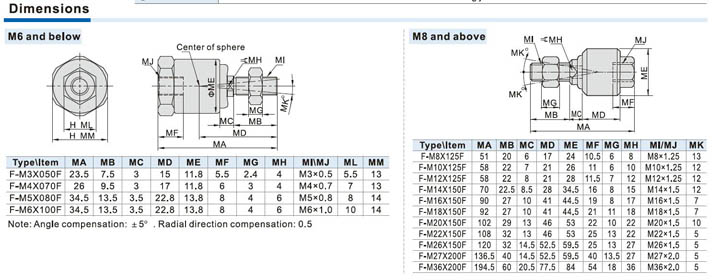

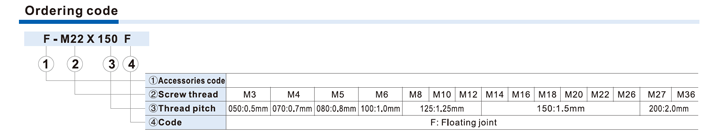

A seleção deve considerar exatamente o diâmetro e o passo da rosca da haste do cilindro. A linha oferece opções métricas de M3 a M36 e pode ser aplicada em diferentes cilindros AirTAC, incluindo as séries PB, MI, MF, MBL, ACQ, SGC e SAI, conforme a configuração da haste.

Durante a instalação, a rosca macho da haste não deve ser apertada até o fundo da rosca interna da junta. É necessário respeitar a profundidade máxima de rosqueamento indicada, pois o aperto até o batente pode bloquear o movimento flutuante e causar danos à junta.
