Linha HGS - Cilindro de Mesa Deslizante
Mesa deslizante pneumática de dupla ação com guia linear integrada em aço inoxidável. Oferece movimentação precisa, alta rigidez e excelente controle antirrotação. Disponível em diâmetros de 6 a 12 mm e cursos padronizados de até 25 mm. Possui opção de ajuste de curso, sensor magnético e amortecedor hidráulico nos modelos 10 e 12.

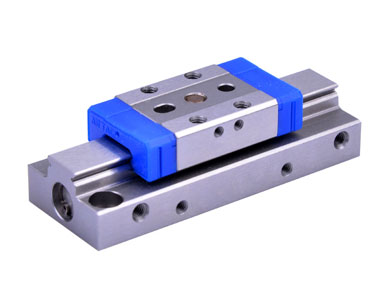

O cilindro de mesa deslizante da série HGS combina um atuador pneumático de dupla ação com uma guia linear integrada, formando uma solução compacta para movimentações que exigem precisão, rigidez e controle da rotação da carga. A mesa pode receber diretamente ferramentas, peças, sensores, garras ou pequenos dispositivos de automação.
O trilho é fabricado em aço inoxidável especial, proporcionando elevada rigidez e resistência à corrosão. O pino de conexão utiliza aço-liga de alta resistência, suportando impactos e contribuindo para uma longa vida útil durante operações repetitivas.
O sistema de guiamento oferece excelente linearidade e precisão antirrotação, mantendo a mesa alinhada durante todo o deslocamento. O paralelismo durante o movimento é de 0,004 mm, característica importante para processos de posicionamento, montagem e transferência de componentes.
O corpo e a mesa possuem furos para pinos de posicionamento. Esses pontos de referência melhoram a precisão da instalação e permitem desmontar e reinstalar o conjunto com maior consistência, reduzindo a necessidade de novos ajustes no equipamento.
A série está disponível nos diâmetros de 6, 8, 10 e 12 mm, com cursos padronizados entre 5 e 25 mm. Dependendo do modelo e da configuração de amortecimento, a capacidade máxima de carga pode alcançar 2 kg.
O dispositivo opcional de ajuste permite regular mecanicamente o final do curso. Nos modelos de 10 e 12 mm, esse dispositivo pode ser substituído por um amortecedor hidráulico, indicado para aplicações que exigem maior absorção de energia e desaceleração mais suave da mesa.
A HGS opera com velocidade de 50 a 500 mm/s e não requer lubrificação adicional. Os sensores magnéticos podem ser instalados nas ranhuras ao redor do cilindro, permitindo monitorar as posições de avanço e retorno.
Com possibilidade de montagem em quatro direções, a série HGS é indicada para operações de posicionamento, alimentação, separação, transferência, inspeção, montagem de componentes e movimentações de precisão em máquinas compactas.
- Alta precisão
- Guia integrada
- Movimento antirrotação
- Montagem multidirecional
- Ajuste de curso

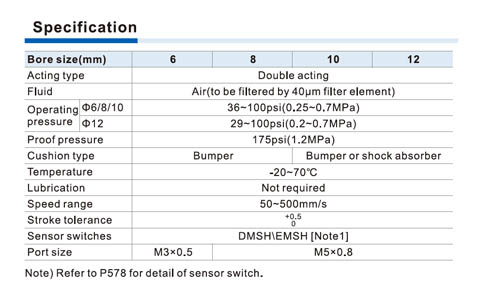

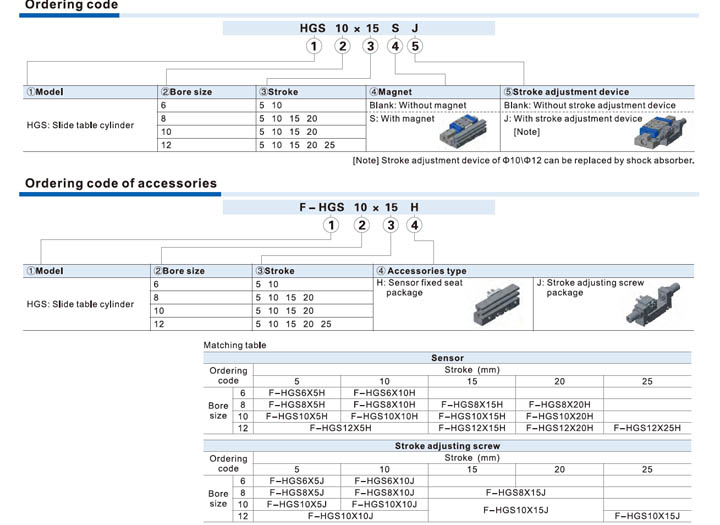

| Tipo de atuação | Dupla ação |
| Diâmetros | 6, 8, 10 e 12 mm |
| Cursos Ø6 | 5 e 10 mm |
| Cursos Ø8 e Ø10 | 5, 10, 15 e 20 mm |
| Cursos Ø12 | 5, 10, 15, 20 e 25 mm |
| Pressão Ø6, Ø8 e Ø10 | 0,25 a 0,7 MPa |
| Pressão Ø12 | 0,2 a 0,7 MPa |
| Pressão de teste | 1,2 MPa |
| Fluido | Ar comprimido filtrado a 40 μm |
| Temperatura de trabalho | -20 a 70 °C |
| Velocidade | 50 a 500 mm/s |
| Amortecimento Ø6 e Ø8 | Batente elástico |
| Amortecimento Ø10 e Ø12 | Batente ou amortecedor hidráulico |
| Capacidade máxima de carga | Até 2 kg |
| Paralelismo durante o movimento | 0,004 mm |
| Lubrificação | Não requerida |
| Sensor magnético | Opcional |
| Ajuste de curso | Opcional |
| Conexão Ø6 a Ø10 | M3×0,5 |
| Conexão Ø12 | M5×0,8 |
