Linha JSK - Cilindro Power Clamp com Ângulo Ajustável

O AirTAC JSK é um cilindro pneumático de fixação de potência desenvolvido para segurar, prensar e posicionar peças com elevada estabilidade durante processos industriais. Seu mecanismo transforma o movimento linear do cilindro em movimento angular do braço, proporcionando fixação rápida e repetitiva em linhas automatizadas.

A série é indicada para dispositivos de soldagem, montagem de carrocerias, sistemas de usinagem, gabaritos industriais, linhas de transporte e estações automáticas que exigem manter a peça firmemente posicionada durante a operação. A alta capacidade de fixação ajuda a reduzir deslocamentos, desalinhamentos e variações no processo produtivo.

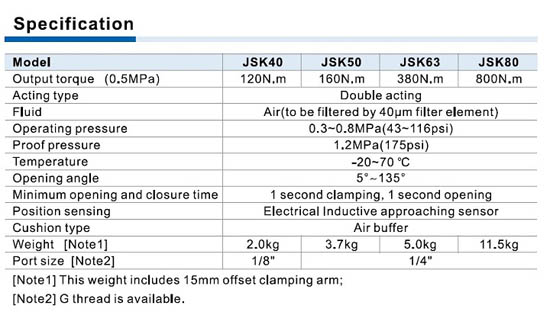

Disponível nos modelos JSK40, JSK50, JSK63 e JSK80, a linha entrega torques de saída de 120, 160, 380 e 800 N·m, respectivamente, considerando alimentação de 0,5 MPa. Essa variedade permite selecionar o equipamento conforme o nível de força necessário para cada peça ou dispositivo.

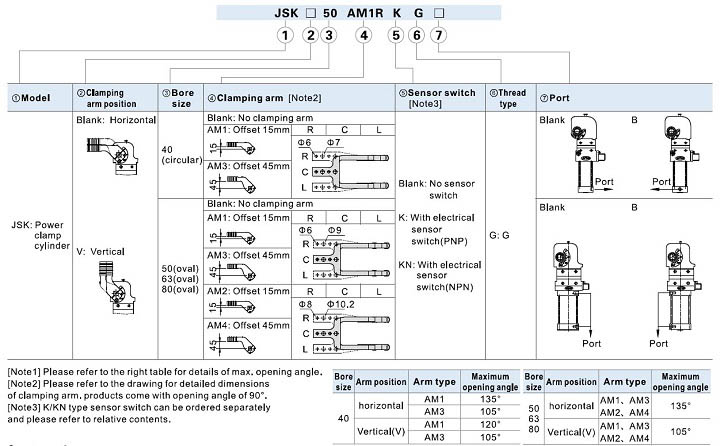

O braço de fixação pode trabalhar na posição horizontal ou vertical. Também estão disponíveis braços com deslocamento de 15 ou 45 mm e orientações à direita, central ou à esquerda, oferecendo maior flexibilidade para adequação ao formato da máquina, à posição da peça e ao espaço disponível no equipamento.

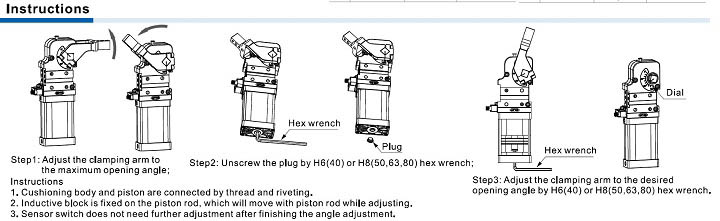

O ângulo de abertura pode ser ajustado entre 5° e 135°, conforme o diâmetro, a posição e o tipo de braço selecionado. Os produtos são fornecidos com abertura padrão de 90°, que pode ser posteriormente regulada por meio do mecanismo de ajuste incorporado.

A construção em dupla ação utiliza ar comprimido tanto para o fechamento quanto para a abertura do braço. Essa configuração proporciona controle positivo nos dois sentidos, maior estabilidade de movimento e ciclos mais consistentes quando comparada a sistemas com retorno exclusivamente por mola.

O amortecimento pneumático reduz o impacto no final do movimento, contribuindo para uma operação mais suave e para a preservação dos componentes mecânicos. Em condições adequadas, o tempo mínimo indicado é de um segundo para fixação e um segundo para abertura.

Para monitoramento do processo, a Série JSK pode receber sensor indutivo elétrico PNP ou NPN. O bloco de detecção acompanha o movimento da haste durante a regulagem do ângulo, dispensando um novo ajuste do sensor após a configuração da abertura.

Internamente, o conjunto utiliza componentes estruturais em aço carbono e aço-liga, corpo e tampas em liga de alumínio, vedações em NBR e elementos de amortecimento em TPU. Essa composição proporciona resistência mecânica para aplicações repetitivas de fixação industrial.

A Série JSK opera com pressão entre 0,3 e 0,8 MPa e temperatura de -20 a 70 °C. Para assegurar funcionamento confiável e preservar os componentes internos, recomenda-se utilizar ar comprimido filtrado com elemento de 40 µm ou mais fino.
