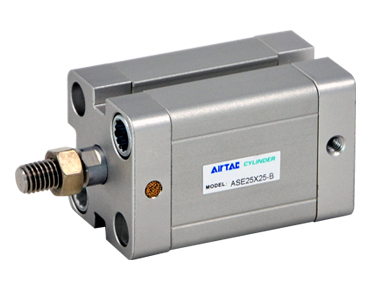

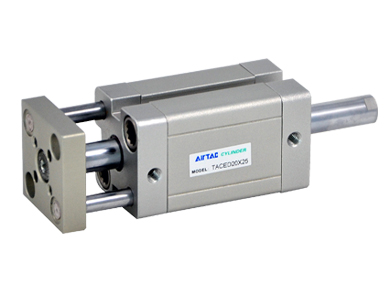

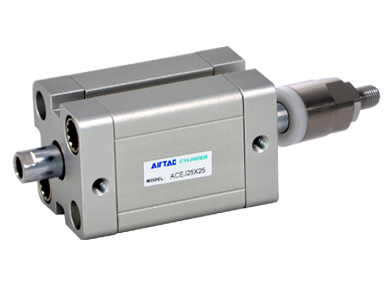

Linha ACE - Cilindro Compacto ISO 21287
Cilindro pneumático compacto de dupla ação desenvolvido conforme a norma ISO 21287. Disponível em 11 diâmetros, de 12 a 125 mm, e cursos padronizados de até 300 mm. Sua construção pode economizar aproximadamente 50% do espaço em relação a um cilindro ISO 15552. Possui corpo anodizado, amortecimento por batente e opção de sensor magnético.
O cilindro pneumático da série ACE é um atuador compacto de dupla ação desenvolvido conforme a norma ISO 21287. A padronização das principais dimensões de montagem facilita sua aplicação em novos equipamentos e a substituição de cilindros compactos equivalentes que seguem a mesma norma.
Sua estrutura reduzida pode economizar aproximadamente 50% do espaço de instalação quando comparada a um cilindro convencional ISO 15552. Essa característica torna a série ACE especialmente indicada para máquinas compactas, dispositivos de montagem, sistemas de embalagem e equipamentos com pouco espaço disponível.
A linha oferece 11 opções de diâmetro, abrangendo de 12 a 125 mm. Os cursos padronizados variam conforme o diâmetro: os modelos menores possuem cursos reduzidos, enquanto os diâmetros maiores podem alcançar até 300 mm. Essa variedade permite dimensionar o cilindro conforme a força necessária, o deslocamento da aplicação e o espaço disponível.
O corpo utiliza tampas dianteira e traseira rosqueadas, formando um conjunto resistente e facilitando os procedimentos de manutenção. A superfície interna recebe processo de laminação seguido por anodização dura, aumentando a resistência à abrasão e a durabilidade durante operações repetitivas.
A vedação bidirecional do pistão possui função de retenção de graxa, ajudando a preservar a lubrificação interna e a uniformidade do movimento. O amortecimento por batente elástico absorve parte da energia gerada no final do curso, reduzindo impactos sobre os componentes internos.
A série ACE opera com ar comprimido filtrado a 40 μm, pressão de 0,15 a 1,0 MPa, velocidade de 30 a 500 mm/s e temperatura de -20 a 70 °C. A haste pode ser fornecida com rosca fêmea ou macho, ampliando as possibilidades de conexão com ferramentas e mecanismos.
O corpo possui ranhuras para instalação de sensores magnéticos, permitindo identificar as posições do pistão e integrar o cilindro aos sistemas de controle da máquina. A variedade de acessórios de montagem também facilita a instalação frontal, traseira, lateral ou articulada, conforme as necessidades mecânicas do projeto.
- Economia de espaço
- Padrão internacional
- Construção compacta
- Alta durabilidade
- Montagem versátil

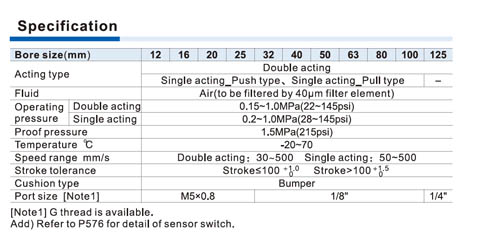

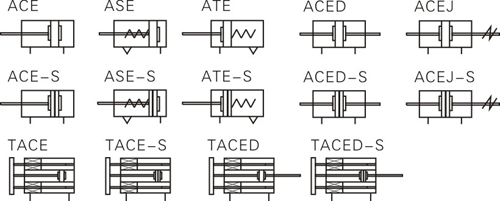

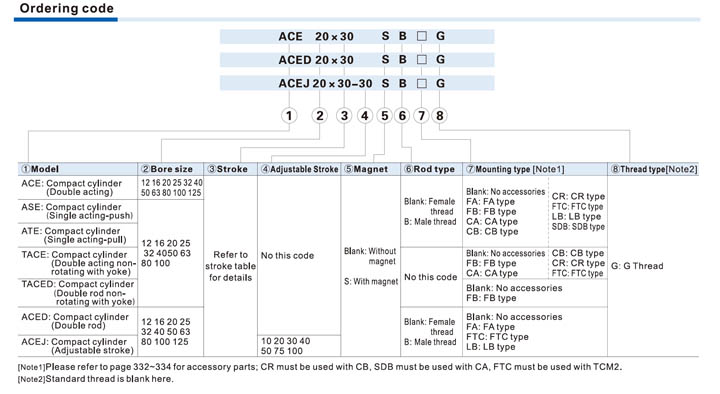

| Tipo de atuação | Dupla ação |
| Norma | ISO 21287 |
| Diâmetros | 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 e 125 mm |
| Cursos padronizados | 5 a 300 mm, conforme o diâmetro |
| Pressão de trabalho | 0,15 a 1,0 MPa |
| Pressão de teste | 1,5 MPa |
| Fluido | Ar comprimido filtrado a 40 μm |
| Temperatura de trabalho | -20 a 70 °C |
| Velocidade | 30 a 500 mm/s |
| Amortecimento | Batente elástico |
| Haste | Rosca fêmea ou macho |
| Sensor magnético | Opcional |
| Conexão Ø12 a Ø25 | M5×0,8 |
| Conexão Ø32 a Ø100 | 1/8" |
| Conexão Ø125 | 1/4" |
| Rosca G | Opcional |
| Montagens | LB, FA, FB, CA, CB, CR, SDB e FTC, conforme o diâmetro |
