Linha MPG - Cilindro Compacto Tipo Placa

O AirTAC MPG é um cilindro pneumático de placa compacto, indicado para automação, movimentação, posicionamento e acionamentos lineares em equipamentos com espaço limitado. Seu corpo de perfil reduzido facilita a instalação em máquinas compactas, dispositivos de montagem, sistemas de alimentação e pequenos mecanismos industriais.

A série trabalha em dupla ação, utilizando ar comprimido para realizar tanto o avanço quanto o retorno da haste. Está disponível nos diâmetros de 6, 8, 10, 12 e 16 mm, com cursos padronizados entre 5 e 40 mm, dependendo do diâmetro selecionado. A velocidade pode variar de 30 a 500 mm/s, permitindo aplicação em movimentos controlados ou ciclos mais rápidos.

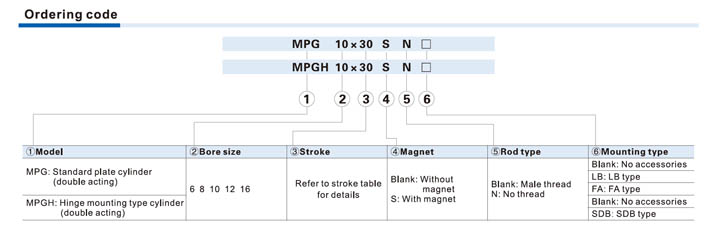

A versão MPG possui configuração padrão de cilindro de placa e admite montagens básica, LB ou FA. A versão MPGH incorpora montagem articulada e pode ser utilizada com o acessório SDB, sendo apropriada para mecanismos que exigem liberdade angular durante o movimento.

As configurações identificadas pela letra “S” possuem ímã incorporado ao pistão. O corpo apresenta ranhuras ao redor do cilindro para instalação prática de sensores magnéticos, permitindo detectar as posições de avanço e retorno sem contato mecânico.

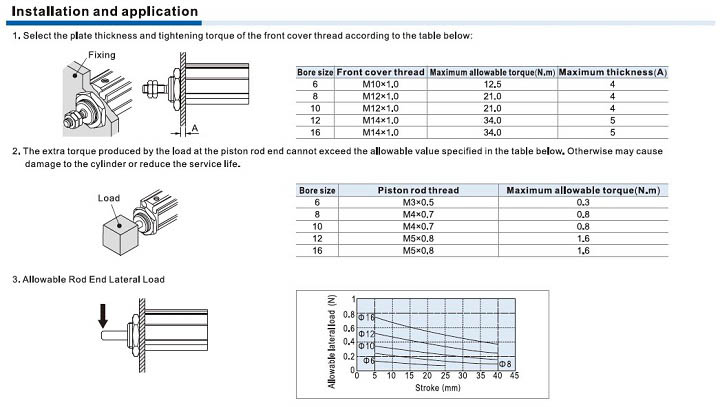

A haste apresenta elevada precisão de guiamento e pode ser fornecida com rosca macho ou sem rosca. O conjunto utiliza haste em aço inoxidável, corpo em liga de alumínio, vedações em NBR e amortecimento por batentes em TPU. Essa construção contribui para movimentos estáveis, boa resistência ao uso contínuo e manutenção reduzida.

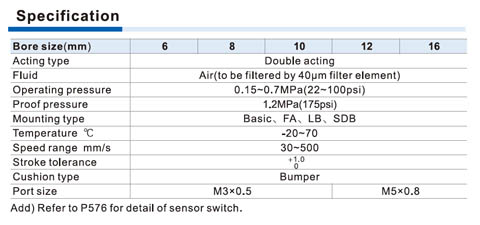

O cilindro opera com pressão entre 0,15 e 0,7 MPa e suporta pressão de prova de 1,2 MPa. Para preservar as vedações e os componentes internos, recomenda-se utilizar ar comprimido filtrado com elemento de 40 µm ou mais fino. O projeto dispensa lubrificação adicional durante a operação normal.
