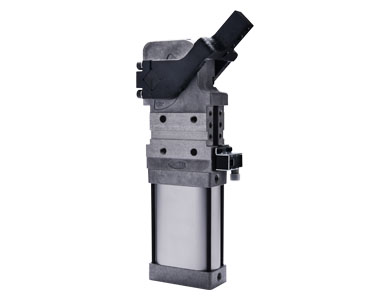

Linha JSCK - Cilindro Power Clamp de Ângulo Fixo

O AirTAC JSCK é um cilindro pneumático de fixação de potência desenvolvido para prender e manter peças posicionadas com elevada estabilidade durante processos industriais. Sua construção integrada combina cilindro e mecanismo de fixação em um único conjunto compacto, facilitando a instalação em gabaritos, dispositivos e linhas automatizadas.

O mecanismo interno utiliza uma estrutura de haste, manivela e elemento deslizante fabricada com materiais de alta resistência mecânica e ao desgaste. Essa configuração transforma o movimento linear do pistão em movimento angular do braço, produzindo elevada força de fixação mesmo com pressões pneumáticas relativamente baixas.

Um dos principais diferenciais da Série JSCK é o mecanismo de autotravamento na posição final de fechamento. Quando o braço alcança a posição de fixação, o sistema permanece mecanicamente travado e continua exercendo força mesmo após a interrupção do ar comprimido. Essa característica aumenta a segurança do processo e reduz o risco de movimentação da peça durante quedas momentâneas de pressão.

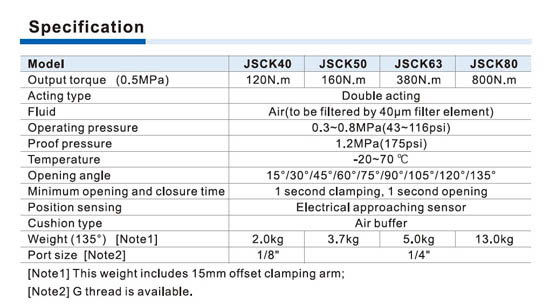

A série está disponível nos diâmetros 40, 50, 63 e 80, com torques de saída de 120, 160, 380 e 800 N·m, respectivamente, considerando pressão de 0,5 MPa. A seleção deve considerar o esforço necessário, o comprimento do braço, a distância entre o ponto de giro e a carga e o tempo de ciclo desejado.

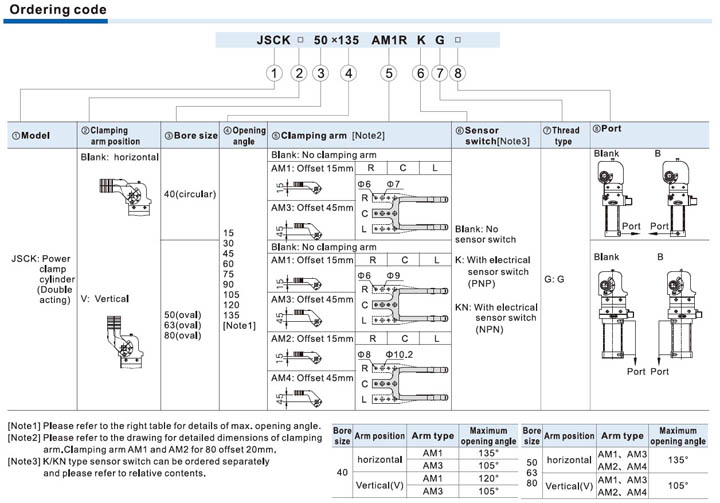

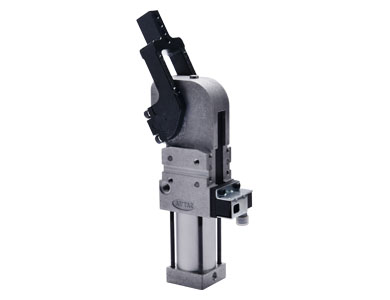

Diferentemente da JSK com regulagem posterior, a JSCK utiliza ângulo de abertura definido na configuração do produto. São disponibilizados nove ângulos: 15°, 30°, 45°, 60°, 75°, 90°, 105°, 120° e 135°. A alteração do ângulo é obtida por diferentes comprimentos do corpo pneumático, permitindo que versões com menor abertura ocupem menos espaço longitudinal.

Os braços estão disponíveis com deslocamento de 15 ou 45 mm, podendo ser montados nas orientações direita, central ou esquerda. Nos modelos JSCK80, os braços AM1 e AM2 possuem deslocamento de 20 mm. A posição do conjunto também pode ser horizontal ou vertical, respeitando os limites de abertura e compatibilidade de cada braço.

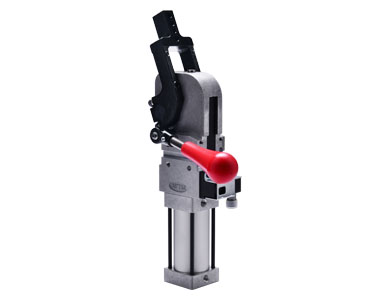

A versão padrão é destinada à operação pneumática automática. A versão manual, disponível nos modelos JSCK40, JSCK50 e JSCK63, incorpora uma alavanca auxiliar à esquerda ou à direita. Essa alavanca permite realizar o travamento ou destravamento manual em operações de preparação, manutenção, posicionamento inicial ou situações em que a peça precisa ser ajustada antes do ciclo automático.

A opção manual é especialmente útil em processos com chapas finas, componentes pequenos ou mecanismos complexos, nos quais um fechamento inicial controlado pode evitar impactos e deslocamentos. Mesmo nessa versão, o equipamento mantém sua atuação pneumática normal durante o funcionamento automatizado.

A detecção de posição pode ser realizada por sensor elétrico PNP ou NPN. O sistema permite monitorar os estados de abertura e fixação, fornecendo informações ao CLP ou ao sistema de controle da máquina. Isso contribui para a validação do ciclo, prevenção de movimentos fora de sequência e maior segurança operacional.

O amortecimento pneumático reduz o impacto no final do curso e proporciona movimentos mais suaves. O corpo oval economiza espaço lateral e as quatro superfícies de montagem, desenvolvidas com dimensões compatíveis com o padrão DIN, facilitam a integração mecânica e a substituição em projetos industriais.

A Série JSCK opera com pressão entre 0,3 e 0,8 MPa e temperatura de -20 a 70 °C. Para preservar o mecanismo e as vedações internas, recomenda-se utilizar ar comprimido filtrado com elemento de 40 µm ou mais fino e controlar a velocidade por meio de válvula reguladora de fluxo.
