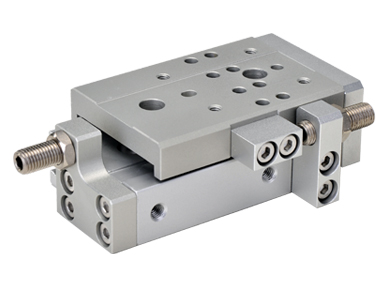

Linha HLQ - Cilindro de Mesa Deslizante com Rolamento de Esferas

O cilindro de mesa deslizante da série HLQ é um atuador pneumático de dupla ação equipado com guias lineares por rolamentos de esferas. Essa construção oferece movimentação estável, elevada rigidez e boa precisão antirrotação para aplicações de posicionamento e montagem industrial.

A série utiliza duas hastes conectadas à mesa, aumentando a força disponível e melhorando a distribuição dos esforços durante o movimento. Uma junta flutuante interna evita que a haste do pistão receba torques adicionais provocados por pequenos desalinhamentos entre o cilindro e o sistema de guiamento.

Os modelos de 6 e 8 mm utilizam uma guia linear, enquanto os diâmetros de 12 a 25 mm possuem duas guias. A configuração com guia dupla amplia a rigidez da mesa e sua capacidade para suportar cargas e momentos aplicados fora do centro.

A linha oferece seis diâmetros, de 6 a 25 mm, com cursos padronizados entre 10 e 150 mm. A capacidade máxima de carga aplicada chega a 70 N no modelo HLQ25, enquanto a energia cinética admissível pode atingir 0,44 J quando utilizado amortecedor hidráulico.

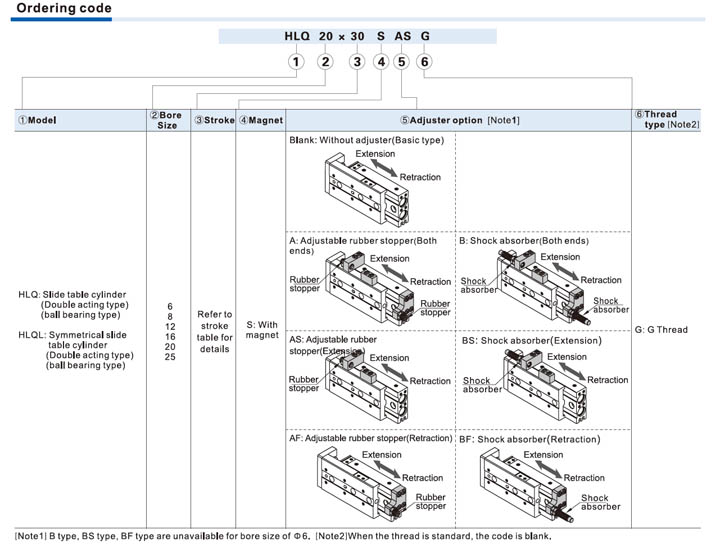

A versão básica utiliza batentes elásticos nas duas extremidades. Também estão disponíveis configurações com batente ajustável em ambos os lados, somente no avanço ou somente no retorno. Nos diâmetros de 8 a 25 mm, podem ser utilizados amortecedores hidráulicos nas duas extremidades ou apenas em uma delas, conforme a necessidade de absorção de energia.

Os ajustes independentes das posições de avanço e retorno facilitam a regulagem do deslocamento útil da mesa. Essa característica permite adaptar o movimento ao processo sem modificar o curso nominal do cilindro.

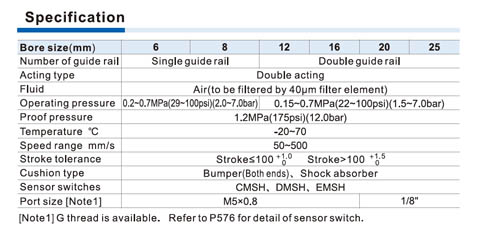

A HLQ trabalha com pressão máxima de 0,7 MPa, velocidade de 50 a 500 mm/s e ar comprimido filtrado a 40 μm. O conjunto de rolamentos possui características de proteção contra poeira e corrosão, contribuindo para maior confiabilidade em ambientes industriais.

A carga pode ser instalada nas superfícies frontal ou superior da mesa. O corpo permite fixação em três direções e possui furos para pinos de posicionamento, ajudando a manter a referência durante montagens e manutenções.

Ranhuras laterais permitem instalar sensores magnéticos para detectar as posições da mesa. A série HLQ é indicada para operações de montagem, posicionamento, transferência, inspeção, alimentação de peças e movimentações que exigem maior rigidez, precisão e capacidade de curso.
