Linha 4SA - Válvula Pneumática 5/2 e 5/3 Vias
A Série 4SA é composta por válvulas direcionais 5/2 e 5/3 vias com acionamento pneumático externo. Disponível com comando simples, duplo e três configurações de centro. Possui corpo em alumínio com passagem interna otimizada para maior vazão. Pode ser instalada individualmente ou integrada em manifold.
A válvula pneumática da Série 4SA foi desenvolvida para o controle direcional do ar comprimido em sistemas de automação e equipamentos industriais. Seu acionamento é realizado por sinal pneumático externo, sendo indicada para aplicações que dispensam bobinas elétricas ou precisam operar em ambientes com restrições ao uso de componentes elétricos.

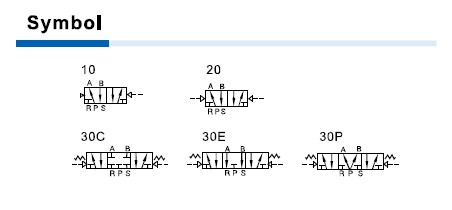

A série oferece configurações 5/2 vias, com comando pneumático simples ou duplo, e 5/3 vias, com opções de centro fechado, centro em escape ou centro pressurizado. Essa variedade permite adequar o comportamento da válvula às necessidades de avanço, retorno, parada, despressurização ou pressurização do atuador.
Disponível nos tamanhos 100, 200, 300 e 400, a Série 4SA possui conexões de M5 até 1/2", atendendo desde circuitos compactos até aplicações que exigem maior capacidade de vazão. Seu corpo é fabricado em liga de alumínio extrudado e recebe processamento interno especial, favorecendo a passagem do ar e reduzindo restrições ao fluxo.
As válvulas podem ser instaladas individualmente ou agrupadas em manifold, proporcionando uma montagem mais compacta, organizada e econômica. A operação não requer lubrificação contínua, desde que o sistema utilize ar comprimido adequadamente tratado e filtrado em 40 µm.
- Alta capacidade de vazão
- Dispensa acionamento elétrico
- Montagem em manifold
- Diversas funções direcionais
- Corpo compacto em alumínio
- Lubrificação não obrigatória

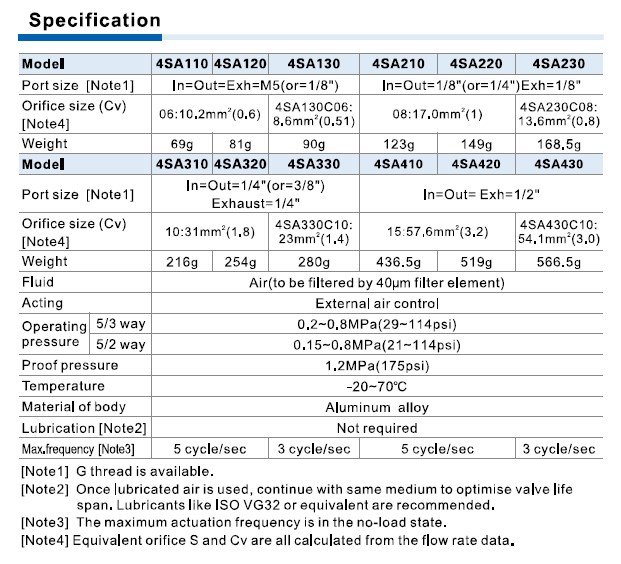

| Fluido | Ar comprimido filtrado |
| Grau de filtragem recomendado | 40 µm |
| Acionamento | Pneumático externo |
| Configurações | 5/2 vias e 5/3 vias |
| Comando 5/2 vias | Simples ou duplo acionamento pneumático |
| Centro 5/3 vias | Fechado, escape ou pressurizado |
| Pressão de trabalho – 5/2 vias | 0,15 a 0,8 MPa |
| Pressão de trabalho – 5/3 vias | 0,2 a 0,8 MPa |
| Pressão máxima de prova | 1,2 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Material do corpo | Liga de alumínio |
| Lubrificação | Não requerida |
| Frequência máxima | 3 a 5 ciclos por segundo, conforme o tamanho |
| Conexões disponíveis | M5, 1/8", 1/4", 3/8" e 1/2" |
| Tipos de rosca | PT ou G |
| Séries disponíveis | 100, 200, 300 e 400 |
| Instalação | Individual ou em manifold |
