Linha 3A100 - Válvula Pneumática 3/2 Vias
A Série 3A100 é composta por válvulas direcionais 3/2 vias com acionamento pneumático externo. Disponível nas versões normalmente fechada, normalmente aberta e duplo comando. Possui construção por carretel deslizante, resposta rápida e baixa pressão de partida. Pode ser instalada individualmente ou integrada em manifold.
A válvula pneumática da Série 3A100 foi desenvolvida para controlar a alimentação e o escape do ar comprimido em circuitos pneumáticos 3/2 vias. Seu acionamento é realizado por sinal pneumático externo, dispensando bobinas elétricas e permitindo sua integração em sistemas comandados exclusivamente por ar.
Os modelos 3A110 possuem comando pneumático simples e estão disponíveis nas configurações normalmente fechada ou normalmente aberta. Já os modelos 3A120 utilizam duplo comando pneumático e apresentam função memória, mantendo a última posição acionada até receber um sinal no piloto oposto.
Sua construção interna utiliza um carretel deslizante, proporcionando boa estanqueidade e resposta sensível aos sinais de comando. As passagens internas recebem processamento especial para reduzir o atrito, diminuir a pressão necessária para iniciar o movimento e contribuir para uma vida útil prolongada.
A Série 3A100 está disponível com conexões M5 ou 1/8". Os modelos com conexão de 1/8" possuem orifício equivalente de 10,2 mm² e coeficiente de vazão Cv 0,6, atendendo circuitos pneumáticos compactos que exigem rapidez de resposta e controle confiável.
A válvula pode ser instalada em diferentes posições ou integrada em manifold, reduzindo o espaço ocupado e simplificando a distribuição do ar. A operação não exige lubrificação contínua, desde que seja utilizado ar comprimido corretamente tratado e filtrado em 40 µm.
- Resposta rápida
- Baixa pressão de partida
- Função memória
- Boa estanqueidade
- Lubrificação dispensável
- Montagem em manifold

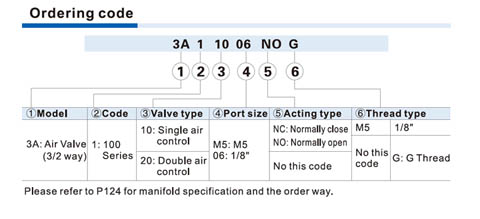

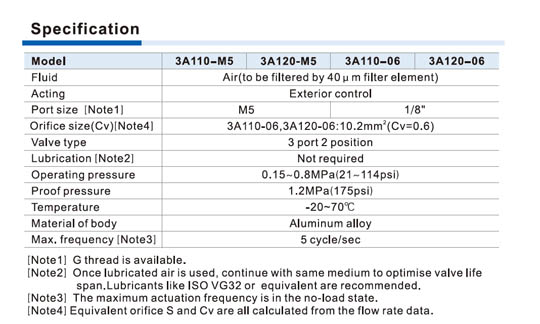

| Fluido | Ar comprimido filtrado |
| Grau de filtragem recomendado | 40 µm |
| Número de vias e posições | 3/2 vias |
| Acionamento | Pneumático externo |
| Comando simples | Normalmente fechado ou normalmente aberto |
| Comando duplo | Duplo acionamento pneumático com função memória |
| Pressão de trabalho | 0,15 a 0,8 MPa |
| Pressão máxima de prova | 1,2 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Material do corpo | Liga de alumínio |
| Lubrificação | Não requerida |
| Frequência máxima | 5 ciclos por segundo |
| Conexões disponíveis | M5 e 1/8" |
| Tipos de rosca | Métrica, PT ou G |
| Orifício equivalente – conexão 1/8" | 10,2 mm² |
| Coeficiente de vazão – conexão 1/8" | Cv 0,6 |
| Instalação | Individual ou em manifold |
