Linha 4A400 - Válvula Pneumática 5/2 e 5/3 Vias

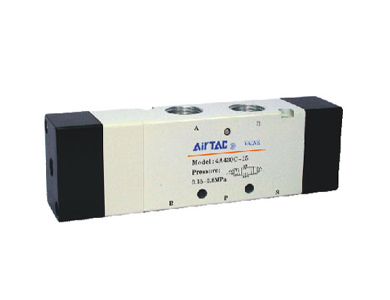

A Série 4A400 reúne válvulas direcionais 5/2 e 5/3 vias com acionamento pneumático externo. Oferece comando simples, duplo e três configurações de centro. Possui conexão de 1/2" e elevada capacidade de vazão, alcançando Cv 2,82. Pode ser instalada individualmente ou integrada em manifold.
A válvula pneumática da Série 4A400 foi desenvolvida para controlar a direção do ar comprimido em máquinas e sistemas industriais que exigem elevada capacidade de vazão. Seu acionamento ocorre por sinal pneumático externo, sendo indicada para circuitos com lógica pneumática ou aplicações que dispensam comandos elétricos.
As versões 5/2 vias estão disponíveis com comando pneumático simples ou duplo. Os modelos com duplo comando possuem função memória, mantendo a última posição acionada até receberem um sinal no piloto oposto.
Os modelos 5/3 vias utilizam duplo comando pneumático e oferecem centro fechado, centro em escape ou centro pressurizado. Essas configurações permitem adequar o comportamento do atuador às necessidades de parada, despressurização ou manutenção da pressão no circuito.
Sua construção interna por carretel deslizante proporciona boa estanqueidade e resposta sensível. As passagens internas recebem processamento especial para reduzir o atrito, diminuir a pressão necessária para iniciar o movimento e contribuir para maior vida útil.
A Série 4A400 possui conexões de alimentação, saída e escape de 1/2", com opções de rosca PT ou G. Os modelos 5/2 vias apresentam orifício equivalente de 48 mm² e coeficiente de vazão Cv 2,82, tornando esta a linha de maior capacidade de passagem entre as Séries 4A.
As válvulas podem ser instaladas individualmente ou agrupadas em manifold, reduzindo o espaço ocupado e simplificando a distribuição pneumática. A operação não requer lubrificação contínua, desde que seja utilizado ar tratado e filtrado em 40 µm.
- Elevada capacidade de vazão
- Função memória
- Três opções de centro
- Baixa pressão de partida
- Lubrificação dispensável
- Montagem em manifold

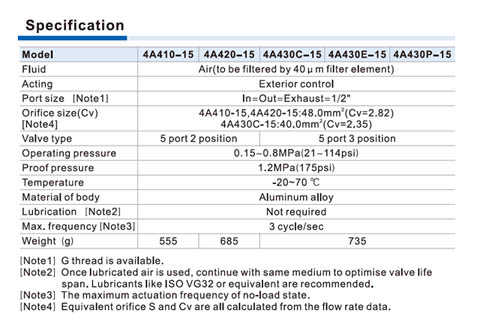

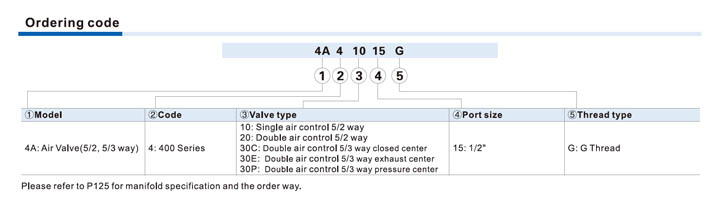

| Fluido | Ar comprimido filtrado |
| Grau de filtragem recomendado | 40 µm |
| Acionamento | Pneumático externo |
| Configurações | 5/2 vias e 5/3 vias |
| Comando 5/2 vias | Simples ou duplo acionamento pneumático |
| Centro 5/3 vias | Fechado, em escape ou pressurizado |
| Pressão de trabalho | 0,15 a 0,8 MPa |
| Pressão máxima de prova | 1,2 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Material do corpo | Liga de alumínio |
| Lubrificação | Não requerida |
| Frequência máxima | 3 ciclos por segundo |
| Conexões de alimentação, saída e escape | 1/2" |
| Tipos de rosca | PT ou G |
| Orifício – modelos 5/2 vias | 48 mm² |
| Coeficiente de vazão – modelos 5/2 vias | Cv 2,82 |
| Orifício – 5/3 centro fechado | 40 mm² |
| Coeficiente de vazão – 5/3 centro fechado | Cv 2,35 |
| Instalação | Individual ou em manifold |
