Linha 7SA - Válvula Pneumática Compacta 5/2 e 5/3 Vias
A Série 7SA reúne válvulas direcionais 5/2 e 5/3 vias com acionamento pneumático externo. Oferece comando simples, duplo e três configurações de centro. Possui escape do piloto centralizado e corpo em alumínio com passagem otimizada. Pode ser instalada individualmente ou agrupada em manifold.
A válvula pneumática da Série 7SA foi desenvolvida para controlar a direção do ar comprimido em máquinas, equipamentos e sistemas de automação industrial. Seu acionamento é realizado por sinal pneumático externo, dispensando bobinas elétricas e permitindo sua utilização em circuitos comandados exclusivamente por ar.
A série oferece configurações 5/2 vias com comando pneumático simples ou duplo. Também estão disponíveis versões 5/3 vias com centro fechado, centro em escape ou centro pressurizado, permitindo selecionar o comportamento mais adequado para avanço, retorno, parada, despressurização ou manutenção da pressão no atuador.
Disponível nos tamanhos 0500, 100, 200 e 300, a Série 7SA possui conexões de M5 até 3/8" e coeficiente de vazão de até Cv 2,25. Essa variedade possibilita atender desde equipamentos compactos até circuitos que exigem maior capacidade de passagem de ar.
O corpo em liga de alumínio extrudado possui passagem interna especialmente processada para favorecer a vazão. O escape centralizado do piloto contribui para uma instalação pneumática mais organizada, facilitando o direcionamento do ar de exaustão.
As válvulas podem ser instaladas individualmente ou agrupadas em manifold, reduzindo o espaço ocupado e simplificando a distribuição do ar comprimido. A operação não requer lubrificação contínua, desde que seja utilizado ar corretamente tratado e filtrado em 40 µm.
- Alta capacidade de vazão
- Escape centralizado
- Dispensa acionamento elétrico
- Montagem em manifold
- Diversas funções direcionais
- Lubrificação não obrigatória

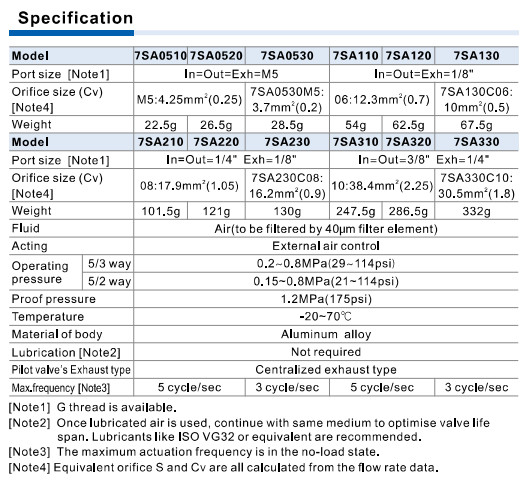

| Fluido | Ar comprimido filtrado |
| Grau de filtragem recomendado | 40 µm |
| Acionamento | Pneumático externo |
| Configurações | 5/2 vias e 5/3 vias |
| Comando 5/2 vias | Simples ou duplo acionamento pneumático |
| Centro 5/3 vias | Fechado, em escape ou pressurizado |
| Pressão de trabalho – 5/2 vias | 0,15 a 0,8 MPa |
| Pressão de trabalho – 5/3 vias | 0,2 a 0,8 MPa |
| Pressão máxima de prova | 1,2 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Material do corpo | Liga de alumínio |
| Lubrificação | Não requerida |
| Escape do piloto | Centralizado |
| Frequência máxima | 3 ou 5 ciclos por segundo, conforme o tamanho |
| Conexões disponíveis | M5, 1/8", 1/4" e 3/8" |
| Tipos de rosca | PT ou G |
| Orifício equivalente | 3,7 a 38,4 mm², conforme o modelo |
| Coeficiente de vazão | Cv 0,2 a 2,25 |

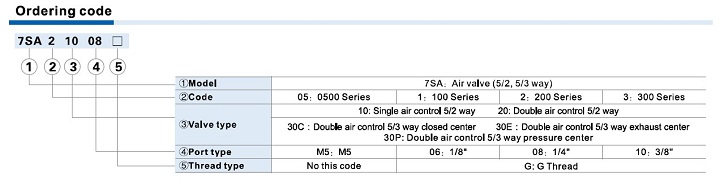

| Séries disponíveis | 0500, 100, 200 e 300 |
| Instalação | Individual ou em manifold |
