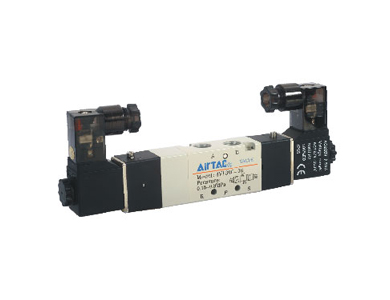

Linha 4V100 - Válvula Solenoide 5/2 e 5/3 vias
A 4V100 AirTAC é uma válvula solenoide pilotada disponível nas configurações 5/2 e 5/3 vias. Possui simples ou dupla solenóide e opções de centro fechado, em escape ou pressurizado. Está disponível com conexões M5 ou 1/8", cinco tensões e entrada por terminal ou cabo. Indicada para controle preciso de cilindros pneumáticos em máquinas compactas.
A Válvula Solenoide Série 4V100 AirTAC foi desenvolvida para controlar cilindros pneumáticos e outros atuadores de dupla ação, oferecendo diferentes funções direcionais em uma construção compacta.
A linha inclui o modelo 4V110 de 5/2 vias com simples solenóide e o 4V120 de 5/2 vias com dupla solenóide e memória de posição. Para aplicações que exigem uma condição intermediária, estão disponíveis os modelos de 5/3 vias com centro fechado, em escape ou pressurizado.
As conexões pneumáticas podem ser M5 ou 1/8", com opção de rosca G para as versões de 1/8". A válvula trabalha com pressão de 0,15 a 0,8 MPa e temperatura de -20 °C a 70 °C.
A série pode ser fornecida nas tensões AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V, com entrada elétrica por terminal ou cabo tipo grommet de 0,5 metro. O grau de proteção IP65 contribui para maior segurança em ambientes industriais.
Sua estrutura interna proporciona boa vedação, resposta sensível e baixo atrito de partida. O acionamento manual facilita testes e diagnósticos, enquanto a instalação em manifold reduz espaço e organiza sistemas com múltiplas válvulas.
- Cinco funções disponíveis
- Simples ou dupla solenóide
- Memória de posição
- Proteção IP65
- Resposta rápida
- Montagem em manifold

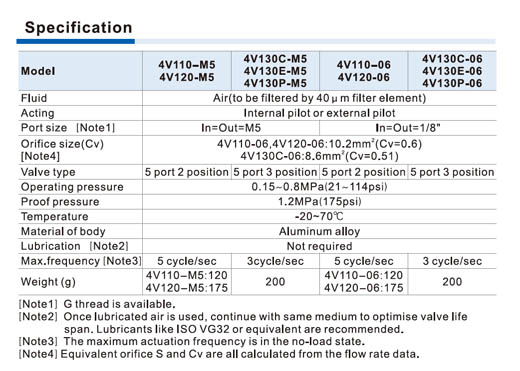

| Marca | AirTAC |
| Série | 4V100 |
| Produto | Válvula solenoide |
| Configurações | 5/2 vias ou 5/3 vias |
| Tipo de acionamento | Pilotado internamente ou externamente |

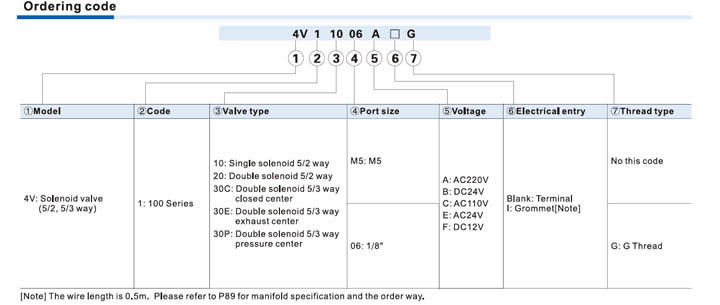

| Modelo 4V110 | 5/2 vias com simples solenóide |
| Modelo 4V120 | 5/2 vias com dupla solenóide e memória |
| Modelo 4V130C | 5/3 vias com centro fechado |
| Modelo 4V130E | 5/3 vias com centro em escape |
| Modelo 4V130P | 5/3 vias com centro pressurizado |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |
| Conexões disponíveis | M5 ou 1/8" |
| Opção de rosca | Rosca G disponível na conexão de 1/8" |
| Área efetiva 4V110-06 e 4V120-06 | 10,2 mm² |
| Coeficiente de vazão 4V110-06 e 4V120-06 | Cv 0,6 |
| Área efetiva 4V130C-06 | 8,6 mm² |
| Coeficiente de vazão 4V130C-06 | Cv 0,51 |
| Pressão de trabalho | 0,15 a 0,8 MPa |
| Pressão de prova | 1,2 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Lubrificação | Não necessária |
| Lubrificante recomendado, quando utilizado | ISO VG32 ou equivalente |
| Material do corpo | Liga de alumínio |
| Tensões disponíveis | AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V |
| Tolerância de tensão AC | ±15% |
| Tolerância de tensão DC | ±10% |
| Consumo em AC 220 V | 3,5 VA |
| Consumo em AC 110 V | 3,5 VA |
| Consumo em AC 24 V | 4,0 VA |
| Consumo em DC 24 V | 2,8 W |
| Consumo em DC 12 V | 2,5 W |
| Grau de proteção | IP65 |
| Classe térmica | Classe B |
| Entrada elétrica | Terminal ou cabo tipo grommet |
| Comprimento do cabo grommet | 0,5 m |
| Tempo de acionamento | Até 0,05 segundo |
| Frequência máxima - 5/2 vias | 5 ciclos por segundo |
| Frequência máxima - 5/3 vias | 3 ciclos por segundo |
| Acionamento manual | Disponível para testes e regulagens |
| Montagem | Individual ou em manifold |
