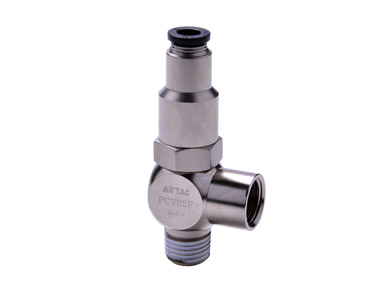

Linha PCV - Válvula de Retenção Pilotada
Válvula de retenção com desbloqueio por sinal pneumático. Mantém o atuador bloqueado quando o sinal piloto é interrompido. Indicada para retenção de pressão e parada precisa de cilindros. Disponível com conexões principais de 1/8" a 1/2".
A válvula de retenção pilotada AirTAC Série PCV é utilizada para bloquear o fluxo de ar e manter cilindros ou outros atuadores pneumáticos em posição. Na ausência do sinal piloto, a válvula impede o retorno do ar; quando recebe pressão na conexão de pilotagem, libera o fluxo no sentido bloqueado.
Essa operação permite realizar paradas momentâneas, manter a posição do cilindro e preservar a pressão do circuito em situações de interrupção do comando pneumático. Por isso, a Série PCV é indicada para circuitos de retenção, posicionamento e segurança.

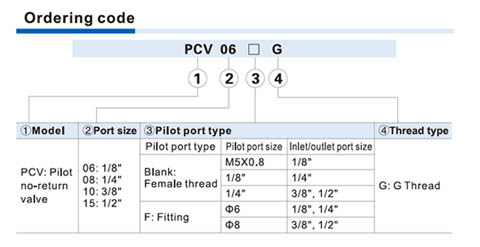

A linha oferece conexões principais de 1/8" a 1/2" e duas opções de pilotagem: porta com rosca fêmea ou conexão instantânea para tubo. A versão com conexão instantânea reduz espaço e facilita a montagem em máquinas e painéis pneumáticos.
- Retenção de pressão
- Parada precisa
- Bloqueio automático
- Maior segurança
- Instalação compacta
- Pilotagem versátil

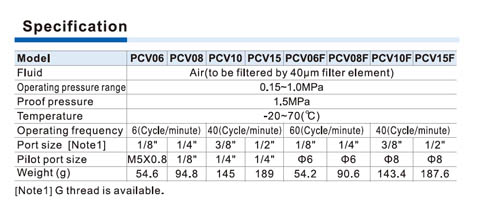

| Função | Retenção pilotada |
| Fluido | Ar comprimido filtrado a 40 µm |
| Pressão de trabalho | 0,15 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Conexões principais | 1/8", 1/4", 3/8" e 1/2" |
| Rosca opcional | G |
| Pilotagem roscada | M5, 1/8" ou 1/4" |
| Pilotagem instantânea | Tubo de 6 ou 8 mm |
| Frequência de operação | 6 a 60 ciclos/min |
| Material do corpo principal | Latão |
| Material do corpo piloto | Liga de alumínio |
| Vedação | NBR |
| Mola | Aço inoxidável SUS304 |
