Linha PB - Cilindro Caneta JIS - Alta Frequência

O cilindro pneumático Série PB é um minicilindro de dupla ação desenvolvido conforme o padrão construtivo JIS. Sua estrutura compacta foi projetada para aplicações com espaço reduzido e baixa demanda de força, proporcionando movimentos rápidos e precisos em máquinas e dispositivos automatizados.

Disponível em diâmetros de 4, 6, 10, 12 e 16 mm, o cilindro permite selecionar diferentes combinações de força, velocidade e curso. Os cursos padronizados variam de 5 mm nos modelos menores até 300 mm no diâmetro de 16 mm, atendendo desde pequenos acionamentos até movimentos lineares mais longos.

A haste do pistão é produzida em aço inoxidável SUS304 e o corpo também utiliza aço inoxidável. Essa construção oferece boa resistência à corrosão em ambientes industriais convencionais, além de contribuir para um conjunto leve, compacto e adequado a equipamentos com ciclos frequentes.

A alta precisão de guia da haste favorece a estabilidade do movimento e reduz o desgaste dos componentes internos. O cilindro não exige aplicação adicional de lubrificante durante a operação normal, simplificando a manutenção e facilitando sua utilização em sistemas pneumáticos compactos.

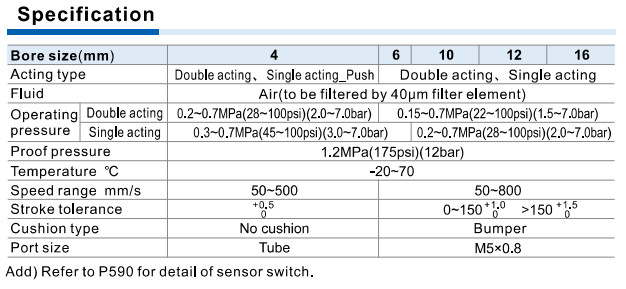

Os modelos de Ø4 e Ø6 trabalham com velocidades de 50 a 500 mm/s. Nos diâmetros de Ø10, Ø12 e Ø16, a velocidade pode chegar a 800 mm/s, tornando a Série PB adequada para mecanismos que exigem resposta rápida e elevada frequência de acionamento.

Nos modelos de Ø10 a Ø16, o impacto no final do curso é reduzido por batentes elásticos internos. Os diâmetros de Ø4 e Ø6 não possuem amortecimento, portanto a carga, a velocidade e a energia de impacto devem ser consideradas corretamente durante o dimensionamento.

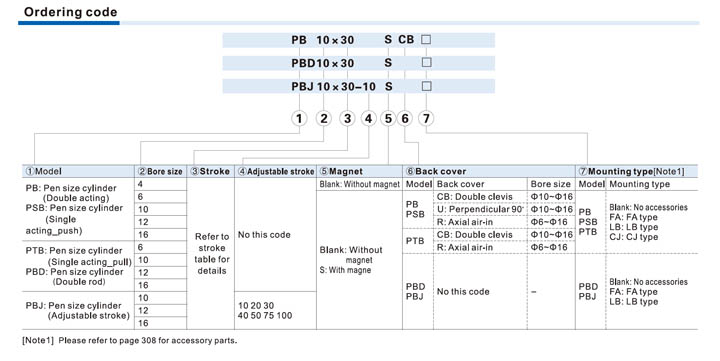

A Série PB oferece diferentes configurações de tampa traseira. Os modelos maiores podem receber entrada de ar axial, entrada perpendicular a 90° ou tampa com dupla articulação. Também estão disponíveis opções de montagem básica, flange dianteiro, suporte lateral e articulação, conforme o diâmetro selecionado.

O sensor magnético opcional permite detectar a posição do pistão e enviar sinais ao sistema de controle da máquina. Isso facilita a integração com CLPs, válvulas direcionais e sequências automatizadas, permitindo confirmar o avanço ou o retorno do cilindro.

Por combinar dimensões reduzidas, resposta rápida e construção em aço inoxidável, a Série PB é indicada para equipamentos eletrônicos, máquinas de embalagem, dispositivos de montagem, alimentadores de peças, sistemas de inspeção, mecanismos de seleção e outras aplicações que necessitam de movimentos pneumáticos leves, rápidos e repetitivos.
