Linha CMS/DMS - Sensor Magnético

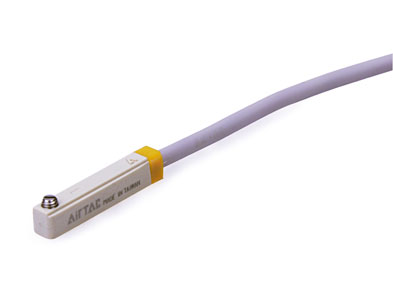

Os sensores das séries DMS e CMS são utilizados para detectar a posição do pistão em cilindros pneumáticos equipados com ímã. Instalado na ranhura do cilindro, o sensor identifica a aproximação do campo magnético e envia um sinal elétrico ao sistema de automação, permitindo monitorar o avanço, o retorno ou posições intermediárias do atuador.

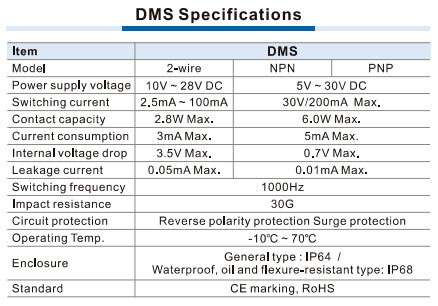

A série DMS utiliza tecnologia eletrônica de estado sólido, indicada para aplicações com ciclos frequentes e necessidade de resposta rápida. Sua frequência de comutação de até 1.000 Hz permite utilização em máquinas automatizadas, linhas de produção e equipamentos que realizam movimentos repetitivos em alta velocidade.

O DMS pode ser configurado com saída de 2 fios, NPN ou PNP. A versão de 2 fios opera entre 10 e 28 V DC, enquanto as versões NPN e PNP operam entre 5 e 30 V DC. O sensor possui proteção contra inversão de polaridade e surtos elétricos, reduzindo o risco de danos causados por erros de ligação ou interferências no circuito.

Para ambientes sujeitos a água, óleo e movimentação frequente do cabeamento, a série DMS oferece a configuração RW. Essa versão possui grau de proteção IP68 e cabo resistente a flexões repetitivas, com deflexão aproximadamente 20% superior à versão convencional. O raio mínimo de curvatura recomendado para o cabo DMS-RW é de 19 mm. A versão RW não está disponível nas configurações com conectores M8 ou M12.

A série CMS utiliza contato reed e pode trabalhar com alimentação de 5 a 30 V AC/DC. Essa característica torna o CMS uma alternativa versátil para circuitos que utilizam corrente contínua ou alternada. Sua capacidade de contato é de até 10 W, corrente máxima de comutação de 100 mA e frequência de operação de até 200 Hz.

Para aplicações com temperaturas elevadas, o CMS possui a versão CMS-H, capaz de operar entre -10 e 125 °C. Essa opção é fornecida somente com cabo direto e não pode ser combinada com conectores M8 ou M12. A versão convencional opera entre -10 e 70 °C e possui grau de proteção IP64.

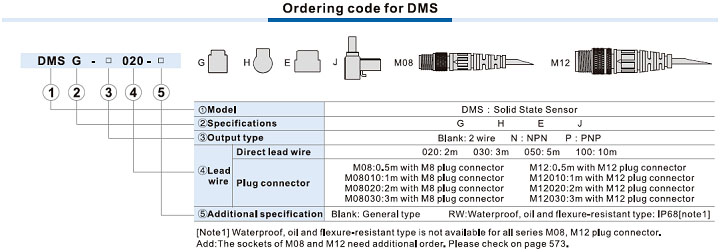

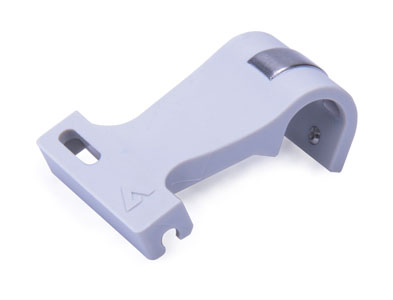

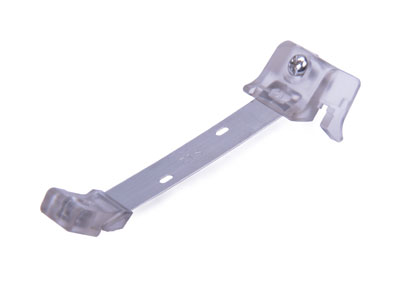

As duas séries estão disponíveis nos formatos G, H, E e J. Cada formato apresenta uma geometria de seção específica para diferentes ranhuras e métodos de montagem. A escolha deve considerar o modelo do cilindro, o perfil da ranhura, o tipo de saída elétrica, o comprimento do cabo e as condições ambientais da aplicação.

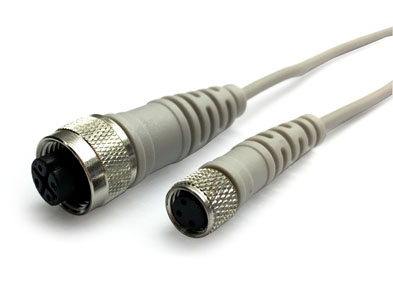

Os cabos diretos estão disponíveis nos comprimentos de 2, 3, 5 ou 10 metros. Também existem opções com conectores M8 e M12, acompanhados de cabo de 0,5, 1, 2 ou 3 metros. Os conectores fêmea correspondentes devem ser solicitados separadamente.

Durante a instalação, o sensor deve ser posicionado no centro da região de detecção e fixado com torque entre 0,15 e 0,2 Nm. O parafuso não deve ultrapassar a base do sensor. Também é necessário evitar tração, torção, impactos, dobramentos excessivos e instalação do cabo junto a linhas de potência ou alta tensão.
