Linha MG - Minicilindro JIS - Maior Faixa

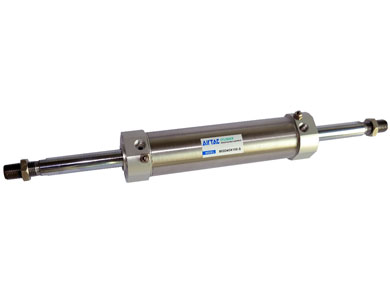

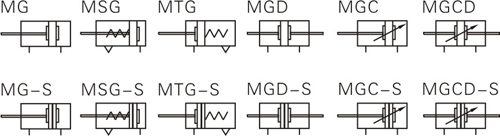

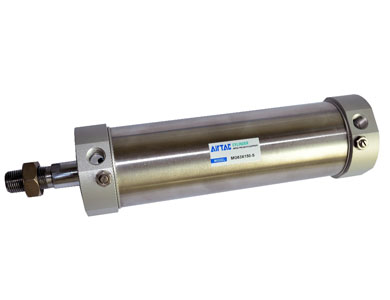

Os cilindros pneumáticos das Séries MG e MGC são minicilindros de dupla ação desenvolvidos conforme o padrão construtivo JIS. A linha combina dimensões compactas, corpo em aço inoxidável e uma ampla faixa de diâmetros e cursos para atender movimentos pneumáticos rápidos e repetitivos.

A Série MG utiliza batentes elásticos internos para reduzir o impacto do pistão nas extremidades do curso. Essa configuração é indicada para movimentos com menor energia, nos quais não seja necessário regular individualmente a desaceleração do cilindro.

A Série MGC possui amortecimento pneumático ajustável, permitindo controlar a desaceleração do pistão no final do avanço e do retorno. O ajuste reduz impactos, vibrações e ruídos, ajudando a preservar o cilindro, a estrutura da máquina e os componentes movimentados.

A Série MG está disponível nos diâmetros de 20, 25, 32 e 40 mm. A MGC amplia essa faixa com os diâmetros de 50 e 63 mm, oferecendo maior capacidade de força para aplicações que necessitam de um cilindro compacto, mas com desempenho superior.

Os cursos catalogados chegam a 500 mm. Além dos cursos padronizados, o catálogo prevê faixas de cursos longos com valores intermediários, permitindo selecionar o deslocamento de forma mais precisa de acordo com a necessidade da máquina. Cursos especiais podem chegar a 800 mm.

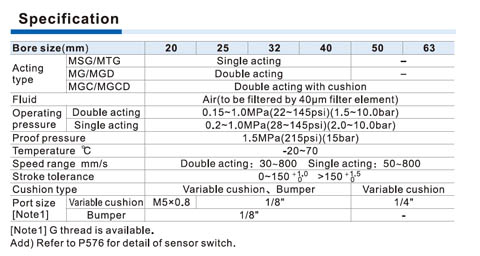

O conjunto trabalha com pressão de 0,15 a 1,0 MPa e velocidade de até 800 mm/s. A combinação entre diferentes diâmetros e cursos permite dimensionar o cilindro conforme a força, o deslocamento, a frequência de ciclos e a energia gerada no final do movimento.

O pistão utiliza uma vedação bidirecional compacta com capacidade de retenção do lubrificante. Essa estrutura contribui para a estabilidade do movimento, reduz o atrito e favorece a durabilidade dos componentes internos.

O corpo utiliza tubo de aço inoxidável de alta precisão, proporcionando boa resistência mecânica e proteção contra corrosão em ambientes industriais convencionais. As tampas são conectadas ao tubo por prensagem e rebitagem, formando uma união resistente e confiável.

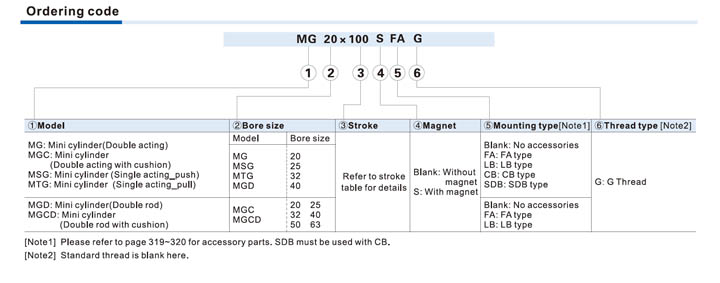

As opções de montagem incluem configuração básica, flange dianteiro, suporte lateral LB, articulação CB e suporte SDB. O SDB deve ser utilizado em conjunto com a montagem CB, proporcionando suporte adequado para movimentos articulados.

O sensor magnético opcional permite detectar as posições do pistão e integrar o cilindro a CLPs, válvulas direcionais e sistemas automatizados. Assim, a máquina pode confirmar os movimentos de avanço e retorno e controlar a sequência do processo.

As Séries MG e MGC são indicadas para máquinas de embalagem, linhas de montagem, dispositivos de fixação, alimentadores, equipamentos têxteis, sistemas de posicionamento e aplicações com ciclos rápidos. A MGC é especialmente recomendada quando a carga, a velocidade ou o curso tornam necessário controlar a desaceleração nas extremidades.
