Linha CPV15S - Manifold para Válvulas Integradas
A série CPV15S reúne coletor, válvulas solenoides 3/2 vias e placas cegas em um sistema modular. Possui configurações pares de 2 a 20 estações, com alimentação e escape centralizados. Utiliza conector D-Sub de 25 pinos, conexões P/R de 1/8" e saídas para tubos Ø4 mm. Permite montar, ampliar ou reservar posições conforme a necessidade da máquina.
A Série CPV15S AirTAC é composta por coletor, microválvulas solenoides de 3/2 vias e placas cegas, formando um sistema pneumático integrado, compacto e modular.
O coletor está disponível em configurações pares de 2 a 20 estações. Sua construção centraliza a alimentação, o escape e a conexão elétrica, reduzindo a quantidade de mangueiras, conexões, cabos e acessórios empregados na máquina.
A comunicação elétrica é realizada por meio de um conector D-Sub de 25 pinos, permitindo controlar individualmente as válvulas instaladas. O conjunto utiliza as válvulas CPV15BP em DC 24 V ou CPV15FP em DC 12 V, ambas com acionamento manual para testes e diagnósticos.
As conexões de alimentação e escape possuem tamanho de 1/8", com opção de rosca G, enquanto as saídas pneumáticas utilizam engates rápidos para tubos de Ø4 mm. A pressão de trabalho varia de 0 a 0,8 MPa.
As posições que não forem utilizadas podem receber a placa cega P-CPV15S-R2, fornecida com placa, junta de vedação e parafusos. Essa configuração permite reservar espaços para futuras ampliações sem substituir todo o conjunto, oferecendo flexibilidade para diferentes etapas e versões do projeto.
- Sistema modular
- Expansão simplificada
- Posições reserváveis
- Alimentação centralizada
- Instalação compacta
- Manutenção organizada

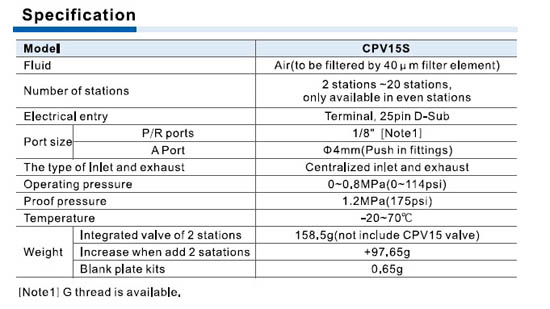

| Marca | AirTAC |
| Série | CPV15S |
| Produto | Coletor, válvula solenoide e placa cega |
| Configuração das válvulas | 3/2 vias |
| Válvulas compatíveis | CPV15BP e CPV15FP |
| Tipo de acionamento | Direto |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |

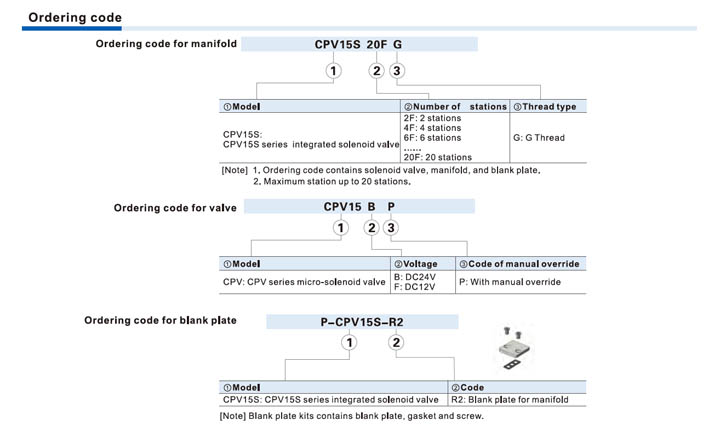

| Quantidade de estações | 2 a 20 posições |
| Estações disponíveis | 2F, 4F, 6F, 8F, 10F, 12F, 14F, 16F, 18F e 20F |
| Configuração de estações | Somente quantidades pares |
| Entrada elétrica | Terminal com conector D-Sub de 25 pinos |
| Tipo de alimentação e escape | Centralizados |
| Conexões P/R | 1/8" |
| Opção de rosca | Rosca G disponível |
| Conexões de saída A | Engate rápido para tubo Ø4 mm |
| Pressão de trabalho | 0 a 0,8 MPa |
| Pressão de prova | 1,2 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tensão da válvula CPV15BP | DC 24 V |
| Tensão da válvula CPV15FP | DC 12 V |
| Acionamento manual | Comando manual disponível nas válvulas |
| Peso do conjunto de 2 estações | Aproximadamente 158,5 g, sem as válvulas |
| Acréscimo a cada 2 estações | Aproximadamente 97,65 g |
| Peso do kit de placa cega | Aproximadamente 0,65 g |
| Fixação das válvulas | Dois parafusos M2,5 |
| Fixação da placa cega | Dois parafusos escareados M2,5 |
| Fixação do conjunto | Dois parafusos Allen M4 |
| Bitola máxima recomendada no pino comum | 22 AWG |
| Código da placa cega | P-CPV15S-R2 |
| Composição do kit de placa cega | Placa, junta de vedação e parafusos |
