Linha 3V2 - Válvula Solenoide de Ação Direta 3/2 Vias
A 3V2 AirTAC é uma válvula solenoide 3/2 vias de acionamento direto, disponível em NC ou NO. Possui conexões de 1/8" ou 1/4" e pode operar com pressão positiva ou vácuo. Está disponível em cinco tensões, entrada elétrica por terminal ou cabo e opção de rosca G. Sua estrutura coaxial proporciona boa vedação e elevada capacidade de vazão.
A Válvula Solenoide 3/2 Vias 3V2 AirTAC possui acionamento direto e está disponível nas configurações normalmente fechada (NC) e normalmente aberta (NO), permitindo adequar seu funcionamento à lógica do circuito pneumático.

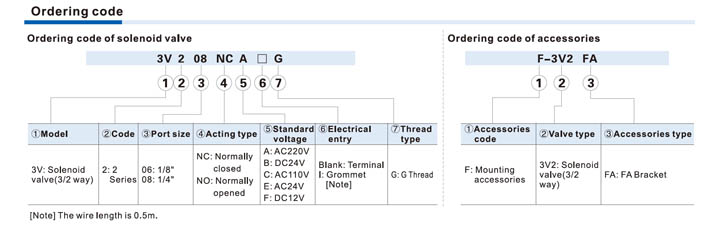

A série possui os modelos 3V206 com conexões de 1/8" e 3V208 com conexões de 1/4", ambos disponíveis com opção de rosca G. Sua estrutura coaxial favorece a vedação contra vazamentos e oferece elevada capacidade de passagem do ar comprimido.
Além da operação convencional entre 0 e 0,8 MPa, a válvula pode trabalhar em aplicações de vácuo, ampliando sua utilização em sistemas de manipulação, sucção e automação.
A 3V2 está disponível nas tensões AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V, com conexão elétrica por terminal ou cabo tipo grommet de 0,5 metro. O grau de proteção IP65 oferece maior segurança em ambientes industriais.
A válvula dispensa lubrificação adicional e possui acionamento manual para facilitar testes, regulagens e diagnósticos durante a instalação ou manutenção.
- Versões NC e NO
- Operação com vácuo
- Elevada capacidade de vazão
- Estrutura coaxial vedada
- Proteção IP65
- Dispensa lubrificação

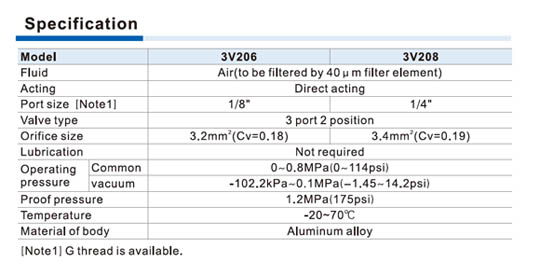

| Marca | AirTAC |
| Série | 3V2 |
| Produto | Válvula solenoide |
| Configuração | 3/2 vias |
| Tipos disponíveis | Normalmente fechada ou normalmente aberta |
| Código NC | Normalmente fechada |
| Código NO | Normalmente aberta |
| Tipo de acionamento | Direto |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |
| Modelo 3V206 | Conexões de 1/8" |
| Modelo 3V208 | Conexões de 1/4" |
| Opção de rosca | Rosca G disponível |
| Área do orifício 3V206 | 3,2 mm² – Cv 0,18 |
| Área do orifício 3V208 | 3,4 mm² – Cv 0,19 |
| Pressão de trabalho convencional | 0 a 0,8 MPa |
| Faixa de operação em vácuo | -102,2 kPa a 0,1 MPa |
| Pressão de prova | 1,2 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Lubrificação | Não necessária |
| Material do corpo | Liga de alumínio |
| Tensões disponíveis | AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V |
| Tolerância de tensão AC | ±15% |
| Tolerância de tensão DC | ±10% |
| Consumo em corrente alternada | 7 VA |
| Consumo em corrente contínua | 7 W |
| Grau de proteção | IP65 |
| Classe térmica | Classe B |
| Entrada elétrica | Terminal ou cabo tipo grommet |
| Comprimento do cabo grommet | 0,5 m |
| Tempo de acionamento | Até 0,05 segundo |
| Frequência máxima | 10 ciclos por segundo, sem carga |
| Acionamento manual | Disponível para testes e ajustes |
| Suporte de montagem compatível | F-3V2FA |
