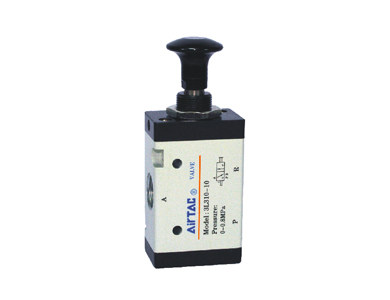

Linha 3L - Válvula Manual Push-Pull 3/2 Vias
A Série 3L é composta por válvulas direcionais 3/2 vias com acionamento manual push-pull. O operador alterna o fluxo pneumático empurrando ou puxando o manípulo. Possui pressão de trabalho de 0 a 1,0 MPa e conexões de até 3/8". É indicada para comandos manuais simples, diretos e independentes de energia.
A válvula da Série 3L foi desenvolvida para realizar o controle manual da alimentação e do escape do ar comprimido em circuitos pneumáticos 3/2 vias. Seu acionamento push-pull permite alternar o estado da válvula empurrando ou puxando diretamente o manípulo.
O mecanismo manual direto dispensa bobinas elétricas, sinais pneumáticos de pilotagem ou outros dispositivos de comando. A posição é selecionada mecanicamente pelo operador, tornando a válvula adequada para comandos locais, liberações de ar, acionamentos auxiliares e operações manuais em máquinas e dispositivos pneumáticos.
A Série 3L está disponível nos tamanhos 100, 200 e 300, com conexões de 1/8", 1/4" e 3/8". A capacidade de vazão varia de Cv 0,6 a Cv 1,65, permitindo selecionar o modelo conforme o volume de ar necessário na aplicação.
Seu corpo é fabricado em liga de alumínio e o mecanismo interno utiliza carretel deslizante com posicionamento mecânico. A pressão de trabalho começa em 0 MPa, pois o deslocamento da válvula é realizado diretamente pelo operador e não depende da pressão do circuito para o acionamento.
A operação não exige lubrificação contínua, desde que seja utilizado ar comprimido corretamente tratado e filtrado em 40 µm. Caso seja iniciada a lubrificação, recomenda-se utilizar óleo ISO VG32 ou equivalente e mantê-la durante toda a vida útil da válvula.
- Acionamento manual direto
- Operação push-pull
- Dispensa energia elétrica
- Três capacidades de vazão
- Construção compacta
- Lubrificação dispensável

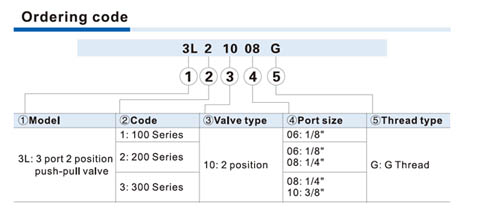

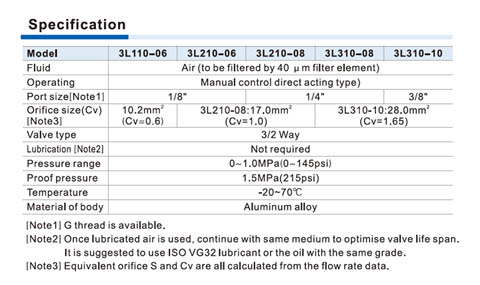

| Fluido | Ar comprimido filtrado |
| Grau de filtragem recomendado | 40 µm |
| Número de vias e posições | 3/2 vias |
| Acionamento | Manual direto push-pull |
| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão máxima de prova | 1,5 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Material do corpo | Liga de alumínio |
| Lubrificação | Não requerida |
| Conexões disponíveis | 1/8", 1/4" e 3/8" |
| Tipos de rosca | PT ou G |
| Orifício – Série 100 | 10,2 mm² |
| Coeficiente de vazão – Série 100 | Cv 0,6 |
| Orifício – Série 200 | Até 17 mm² |
| Coeficiente de vazão – Série 200 | Até Cv 1,0 |
| Orifício – Série 300 | Até 28 mm² |
| Coeficiente de vazão – Série 300 | Até Cv 1,65 |
| Tamanhos disponíveis | 100, 200 e 300 |
