Linha 7V - Válvula Solenoide 5/2 e 5/3 Vias
A série 7V AirTAC reúne válvulas solenoides pilotadas de 5/2 e 5/3 vias em quatro tamanhos. Possui versões com simples ou dupla solenóide e centros fechado, em escape ou pressurizado. Está disponível com conexões roscadas ou engates rápidos, diferentes vazões e quatro tensões. Sua construção compacta permite instalação individual ou montagem em manifolds.

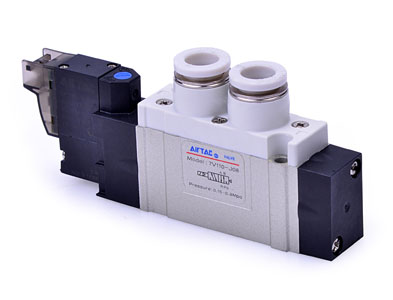

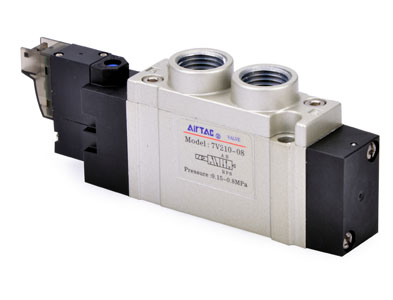

A Válvula Solenoide Série 7V AirTAC é uma solução pilotada para controle de atuadores pneumáticos, disponível nas configurações de 5/2 vias e 5/3 vias.
A linha inclui válvulas com simples solenóide, dupla solenóide, centro fechado, centro em escape ou centro pressurizado. Essa variedade permite selecionar o comportamento mais adequado para cilindros de dupla ação e diferentes condições de parada do equipamento.
As séries 7V0500, 7V100, 7V200 e 7V300 oferecem diferentes capacidades de vazão e conexões. Estão disponíveis modelos roscados em M5, 1/8", 1/4" e 3/8", além de versões com engates rápidos para tubos de Ø4, Ø6, Ø8 ou Ø10 mm.
A estrutura interna direciona o escape da válvula piloto para as portas R e S, reduzindo liberações de ar próximas à bobina. O terminal elétrico pode ser instalado vertical ou horizontalmente, facilitando a adaptação ao espaço disponível.
Com baixo consumo elétrico, corpo em liga de alumínio e possibilidade de montagem em manifolds de até 20 estações, a série 7V oferece flexibilidade para máquinas com diferentes requisitos de vazão, função pneumática e espaço de instalação.
- Ampla variedade de configurações
- Alta capacidade de vazão
- Baixo consumo elétrico
- Escape piloto centralizado
- Montagem em manifold
- Terminal ajustável
| Marca | AirTAC |
| Série | 7V |
| Produto | Válvula solenoide pilotada |

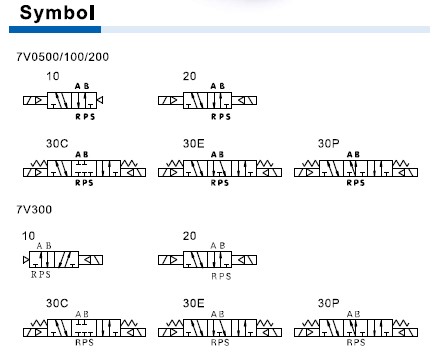

| Configurações | 5/2 vias ou 5/3 vias |

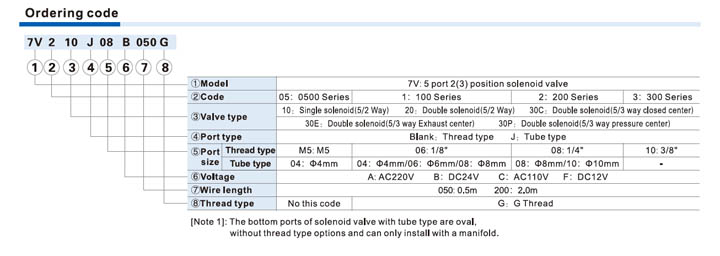

| Código 10 | 5/2 vias com simples solenóide |
| Código 20 | 5/2 vias com dupla solenóide |
| Código 30C | 5/3 vias com centro fechado |
| Código 30E | 5/3 vias com centro em escape |
| Código 30P | 5/3 vias com centro pressurizado |

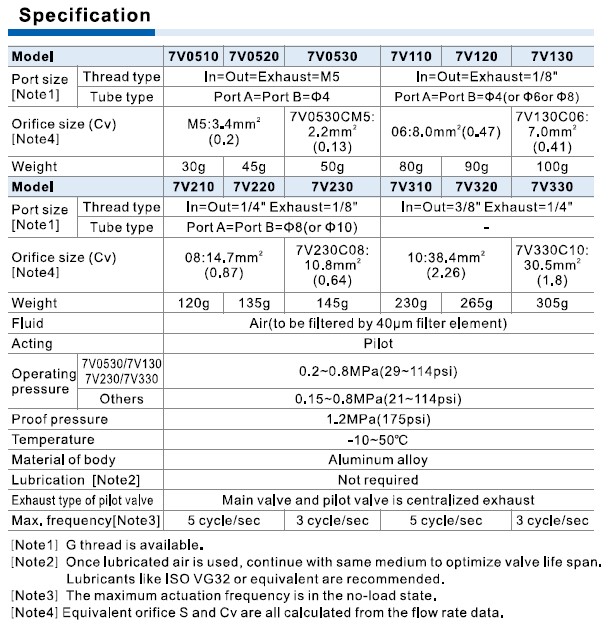

| Séries disponíveis | 7V0500, 7V100, 7V200 e 7V300 |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |
| Tipo de acionamento | Pilotado |
| Pressão de trabalho - modelos 5/2 vias | 0,15 a 0,8 MPa |
| Pressão de trabalho - modelos 5/3 vias | 0,2 a 0,8 MPa |
| Pressão de prova | 1,2 MPa |
| Temperatura de trabalho | -10 °C a 50 °C |
| Lubrificação | Não necessária |
| Material do corpo | Liga de alumínio injetada |
| Escape da válvula piloto | Centralizado nas portas R e S |
| Conexões roscadas | M5, 1/8", 1/4" ou 3/8" |
| Opção de rosca | Rosca G disponível nas conexões em polegadas |
| Conexões instantâneas | Tubos Ø4, Ø6, Ø8 ou Ø10 mm |
| Área efetiva mínima | 2,2 mm² – Cv 0,13 |
| Área efetiva máxima | 38,4 mm² – Cv 2,26 |
| Tensões disponíveis | AC 220 V, AC 110 V, DC 24 V e DC 12 V |
| Tolerância de tensão AC | +15% / -10% |
| Tolerância de tensão DC | ±10% |
| Consumo em corrente alternada | 1,1 VA |
| Consumo em corrente contínua | 0,7 W |
| Proteção | Proteção contra poeira |
| Classe térmica | Classe F |
| Entrada elétrica | Terminal |

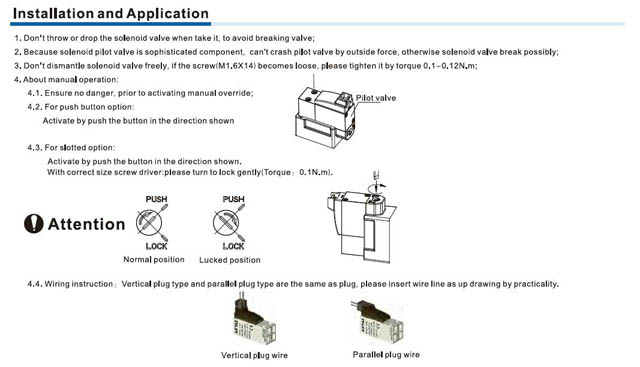

| Posição do terminal | Vertical ou horizontal |
| Comprimento do cabo | 0,5 m ou 2,0 m |
| Tempo de acionamento | Até 0,05 segundo |
| Frequência máxima | 3 ou 5 ciclos por segundo, conforme o modelo |
| Acionamento manual | Botão momentâneo ou comando com trava |

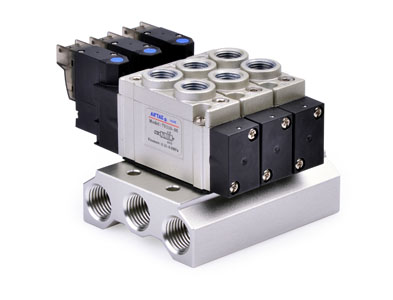

| Montagem | Individual ou em manifold |
| Capacidade dos manifolds | 1 a 20 estações |
