Linha 2LA – Válvula de Processo 2/2 para Vapor e Alta Temperatura – Pilotada - Normal Fechada
A Linha 2LA pilotada reúne válvulas solenoides 2/2 vias para grandes vazões de vapor, água e óleo em alta temperatura. Possui corpo em aço inoxidável SUS304, vedação em PTFE, conexões de até 2" e suporta vapor a até 183 °C.
A válvula solenoide Linha 2LA AirTAC é uma válvula 2/2 vias normalmente fechada, com acionamento indireto por piloto interno. Foi desenvolvida para controlar grandes vazões de vapor, água aquecida e óleo em processos industriais de alta temperatura.
Sem alimentação elétrica, a válvula mantém a passagem fechada. Quando a bobina é energizada, o piloto interno utiliza a própria pressão do fluido para realizar a abertura do elemento principal.
Por utilizar pilotagem interna, a válvula necessita de pressão diferencial mínima de 0,05 MPa para funcionar corretamente. Essa construção proporciona maior capacidade de passagem do que a versão 2LA de ação direta, atendendo tubulações de 1/2" a 2".
A vedação em PTFE oferece estabilidade térmica e compatibilidade com vapor e fluidos aquecidos. O corpo em aço inoxidável SUS304 proporciona resistência mecânica e maior proteção contra corrosão.
A Linha 2LA suporta vapor a até 183 °C, água e óleo a até 150 °C e temperatura ambiente de até 100 °C. Sua bobina possui isolamento Classe H e proteção IP65, características importantes para aplicações térmicas industriais.
Com orifícios de até 50 mm, coeficiente de vazão Cv de até 49,00 e diferentes opções de tensão, a Linha 2LA pilotada é indicada para processos que exigem alta vazão e controle confiável de vapor ou fluidos em alta temperatura.
- Vapor até 183 °C
- Alta vazão
- Vedação em PTFE
- Corpo em SUS304
- Conexões de até 2"
- Bobina Classe H com IP65

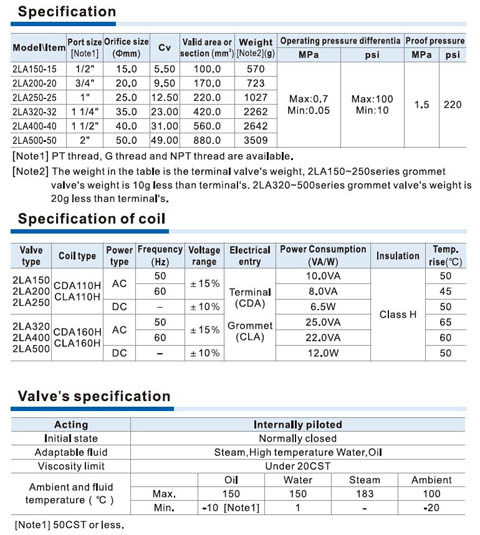

| Tipo | válvula solenoide para fluidos em alta temperatura |
| Número de vias | 2/2 vias |
| Estado inicial | normalmente fechada |
| Acionamento | indireto, com piloto interno |
| Fluidos compatíveis | vapor, água em alta temperatura e óleo |
| Material do corpo | aço inoxidável SUS304 |
| Material padrão da vedação | PTFE (Teflon) |
| Conexões | 1/2", 3/4", 1", 1 1/4", 1 1/2" e 2" |
| Diâmetro do orifício | 15 a 50 mm |
| Coeficiente de vazão (Cv) | 5,50 a 49,00 |
| Área efetiva de passagem | 100 a 880 mm² |
| Pressão diferencial de operação | 0,05 a 0,7 MPa |
| Pressão de prova | 1,5 MPa |
| Limite de viscosidade | inferior a 20 cSt |
| Temperatura do vapor | até 183 °C |
| Temperatura da água | 1 a 150 °C |
| Temperatura do óleo | -10 a 150 °C |
| Temperatura ambiente | -20 a 100 °C |
| Grau de proteção da bobina | IP65 |
| Classe de isolamento | Classe H |

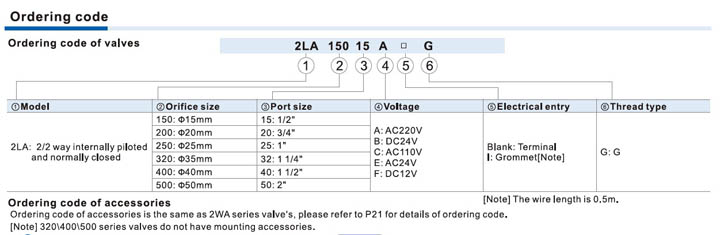

| Tensões disponíveis | AC 220 V, DC 24 V, AC 110 V, AC 24 V e DC 12 V |
| Conexão elétrica | terminal ou cabo tipo grommet |
| Comprimento do cabo grommet | 0,5 m |
| Opção de rosca | rosca G disponível |
