Linha TACE - Cilindro Compacto Guiado

O cilindro pneumático da série TACE é um atuador compacto de dupla ação com placa frontal guiada e sistema antirrotação. Sua construção mantém a placa alinhada durante o avanço e o retorno, evitando que a carga conectada gire em torno do eixo da haste.

A placa frontal permite instalar diretamente ferramentas, batentes, peças de fixação e pequenos mecanismos. Essa configuração reduz a necessidade de desenvolver um sistema externo de guiamento e facilita a integração do cilindro em máquinas com pouco espaço disponível.

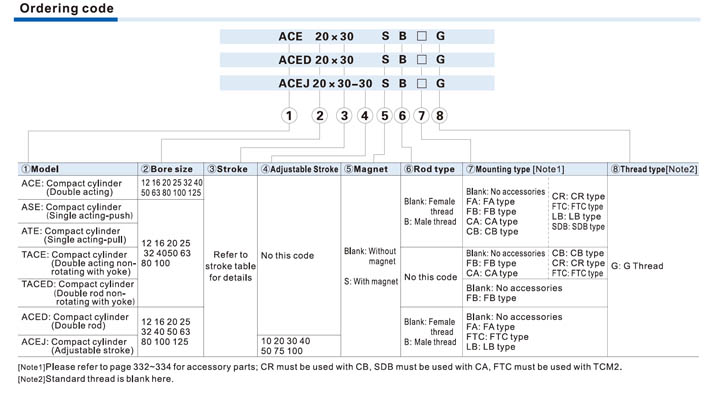

A linha é fabricada conforme a norma ISO 21287, oferecendo dimensões compactas e padronizadas. Está disponível nos diâmetros de 12, 16, 20, 25, 32, 40, 50, 63, 80 e 100 mm. O modelo de 12 mm possui cursos de 5 e 10 mm, enquanto os demais diâmetros oferecem cursos padronizados de 5 a 25 mm.

O corpo utiliza tampas rosqueadas, formando um conjunto resistente e adequado para manutenção. A superfície interna recebe processo de laminação e anodização dura, proporcionando maior resistência ao desgaste durante operações repetitivas.

A vedação bidirecional do pistão possui capacidade de retenção de graxa, ajudando a preservar a lubrificação interna e a regularidade do movimento. O amortecimento por batente elástico absorve parte da energia no final do curso, reduzindo o impacto sobre os componentes internos.

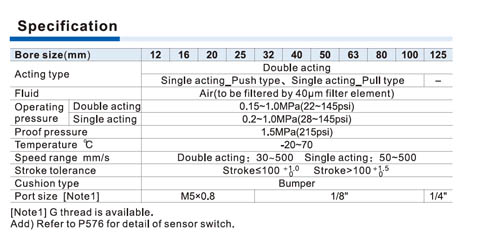

A série TACE trabalha com ar comprimido filtrado a 40 μm, pressão operacional de 0,15 a 1,0 MPa, velocidade de 30 a 500 mm/s e temperatura de -20 a 70 °C. O corpo também possui ranhuras para instalação de sensores magnéticos, permitindo detectar as posições de avanço e retorno.

Seu conjunto guiado torna a série especialmente indicada para operações de posicionamento, fixação, prensagem leve, transferência, separação e montagem de componentes nas quais a carga precisa permanecer alinhada durante todo o movimento.
