Linha 4V200 - Válvula Solenoide 5/2 e 5/3 vias
A 4V200 AirTAC é uma válvula solenoide pilotada disponível nas configurações 5/2 e 5/3 vias. Possui simples ou dupla solenóide e opções de centro fechado, em escape ou pressurizado. Está disponível com conexões de 1/8" ou 1/4", cinco tensões e opção de rosca G. Oferece boa vazão para controle confiável de cilindros pneumáticos industriais.
A Válvula Solenoide Série 4V200 AirTAC foi desenvolvida para controlar cilindros pneumáticos e outros atuadores de dupla ação, oferecendo diferentes funções direcionais e boa capacidade de vazão.
A linha inclui o modelo 4V210 de 5/2 vias com simples solenóide e o 4V220 de 5/2 vias com dupla solenóide e memória de posição. Para aplicações que exigem uma condição intermediária, estão disponíveis os modelos 4V230C, 4V230E e 4V230P.
O modelo 4V230C bloqueia as vias na posição central, o 4V230E direciona as saídas para o escape e o 4V230P mantém as saídas pressurizadas. Essa variedade permite selecionar o comportamento mais adequado para cada condição de parada do equipamento.
As conexões pneumáticas estão disponíveis em 1/8" ou 1/4", com opção de rosca G. A válvula opera com pressão de 0,15 a 0,8 MPa e temperatura de -20 °C a 70 °C.
A série pode ser fornecida nas tensões AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V, com entrada elétrica por terminal ou cabo tipo grommet. A instalação em manifold reduz espaço, centraliza a alimentação e facilita a organização de sistemas com múltiplas válvulas.
- Cinco funções disponíveis
- Boa capacidade de vazão
- Simples ou dupla solenóide
- Memória de posição
- Proteção IP65
- Montagem em manifold

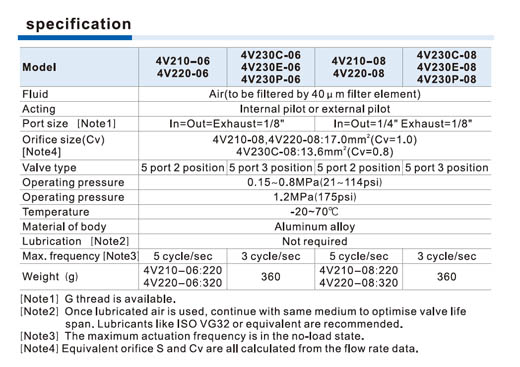

| Marca | AirTAC |
| Série | 4V200 |
| Produto | Válvula solenoide |
| Configurações | 5/2 vias ou 5/3 vias |
| Tipo de acionamento | Pilotado internamente ou externamente |

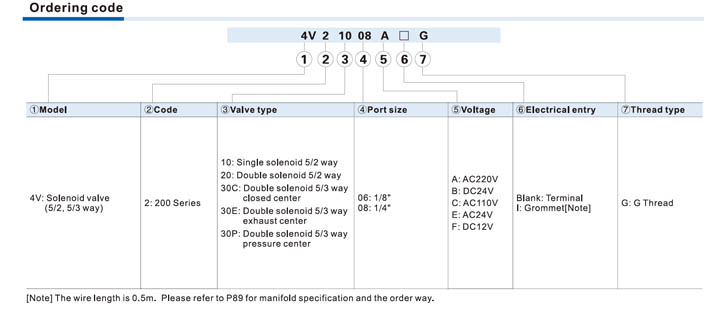

| Modelo 4V210 | 5/2 vias com simples solenóide |
| Modelo 4V220 | 5/2 vias com dupla solenóide e memória |
| Modelo 4V230C | 5/3 vias com centro fechado |
| Modelo 4V230E | 5/3 vias com centro em escape |
| Modelo 4V230P | 5/3 vias com centro pressurizado |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |
| Código de conexão 06 | Entrada, saídas e escapes de 1/8" |
| Código de conexão 08 | Entrada e saídas de 1/4", escapes de 1/8" |
| Opção de rosca | Rosca G disponível |
| Área efetiva 4V210-08 e 4V220-08 | 17 mm² |
| Coeficiente de vazão 4V210-08 e 4V220-08 | Cv 1,0 |
| Área efetiva 4V230C-08 | 13,6 mm² |
| Coeficiente de vazão 4V230C-08 | Cv 0,8 |
| Pressão de trabalho | 0,15 a 0,8 MPa |
| Pressão de prova | 1,2 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Lubrificação | Não necessária |
| Lubrificante recomendado, quando utilizado | ISO VG32 ou equivalente |
| Material do corpo | Liga de alumínio |
| Tensões disponíveis | AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V |
| Tolerância de tensão AC | ±15% |
| Tolerância de tensão DC | ±10% |
| Consumo em AC 220 V | 4,5 VA |
| Consumo em AC 110 V | 4,5 VA |
| Consumo em AC 24 V | 5,0 VA |
| Consumo em DC 24 V | 3,0 W |
| Consumo em DC 12 V | 2,5 W |
| Grau de proteção | IP65 |
| Classe térmica | Classe B |
| Entrada elétrica | Terminal ou cabo tipo grommet |
| Comprimento do cabo grommet | 0,5 m |
| Tempo de acionamento | Até 0,05 segundo |
| Frequência máxima - 5/2 vias | 5 ciclos por segundo |
| Frequência máxima - 5/3 vias | 3 ciclos por segundo |
| Acionamento manual | Disponível para testes e regulagens |
| Montagem | Individual ou em manifold |
