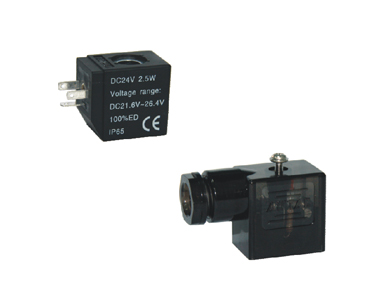

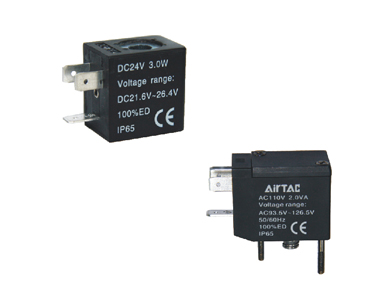

Linha 080/092 - Bobina para Válvula Solenoide
Bobinas para acionamento de válvulas pneumáticas AirTAC. Disponíveis com terminal elétrico ou saída direta por cabo. Oferecem cinco opções de tensão em corrente alternada ou contínua. Possuem diâmetros internos de 8 ou 9 mm.
As bobinas AirTAC das Séries 080 e 092 são utilizadas no acionamento eletromagnético de válvulas pneumáticas. A Série 080 possui diâmetro interno de 8 mm e atende principalmente às válvulas compactas das famílias 3V100, 4V100 e 4M100.
A Série 092 possui diâmetro interno de 9 mm e é compatível com diferentes válvulas das famílias 3V, 4V, 4M e ESV. A escolha entre as duas séries deve considerar o diâmetro do conjunto eletromagnético e a compatibilidade indicada para cada válvula.
As bobinas podem operar em 12 ou 24 VDC e em 24, 110 ou 220 VAC. Estão disponíveis com terminal elétrico removível ou saída direta por cabo. Nas versões DC com indicador luminoso, é necessário observar a polaridade correta durante a ligação elétrica.
- Ampla faixa de tensão
- Conexão elétrica versátil
- Diversas compatibilidades
- Versões compactas
| Séries | 080 e 092 |
| Diâmetro interno Série 080 | 8 mm |
| Diâmetro interno Série 092 | 9 mm |
| Tensões AC | 24 V, 110 V e 220 V |
| Tensões DC | 12 V e 24 V |

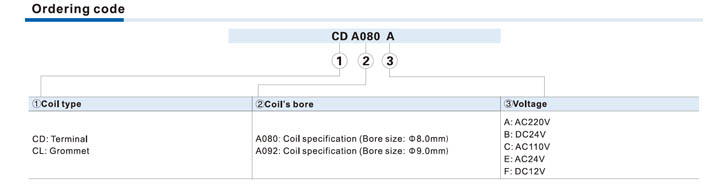

| Conexão CD | Terminal elétrico |
| Conexão CL | Saída direta por cabo |

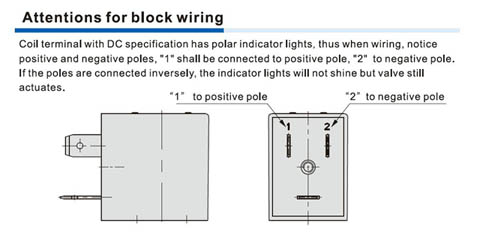

| Polaridade terminal DC | Pino 1 positivo e pino 2 negativo |

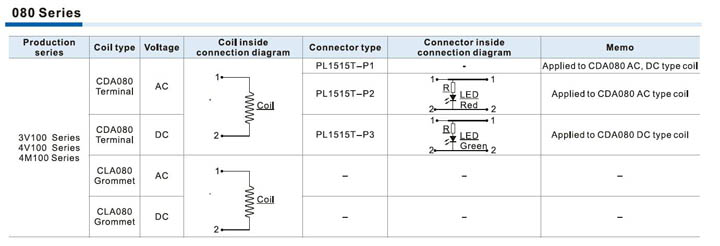

| Compatibilidade Série 080 | Válvulas 3V100, 4V100 e 4M100 |
| Compatibilidade Série 092 | Válvulas 3V1, 3V200/300, 4V200/300/400, 4M200/300 e ESV200/300/400/600 |
