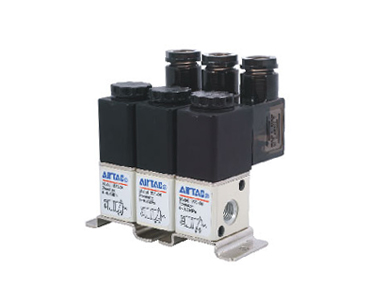

Linha 3V1 - Válvula Solenoide de Ação Direta 3/2 Vias
A 3V1 AirTAC é uma válvula solenoide 3/2 vias normalmente fechada e de acionamento direto. Possui conexões M5 ou 1/8", orifício de Ø1,2 mm e pressão de trabalho de até 0,8 MPa. Está disponível em cinco tensões e com conexão elétrica por terminal ou cabo de 0,5 m. Indicada para comandos pneumáticos compactos, rápidos e sem necessidade de lubrificação.
A Válvula Solenoide 3/2 Vias 3V1 AirTAC possui acionamento direto e configuração normalmente fechada, sendo indicada para controlar a passagem do ar comprimido em sistemas pneumáticos compactos.
A série está disponível com conexões M5 ou 1/8", incluindo opção de rosca G para o modelo 3V1-06. Seu orifício interno de Ø1,2 mm permite trabalhar com pressão de 0 a 0,8 MPa, sem necessidade de pressão mínima de pilotagem.
São oferecidas versões em AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V, com entrada elétrica por terminal ou cabo tipo grommet de 0,5 metro. O grau de proteção IP65 contribui para maior segurança em ambientes industriais.
A válvula não exige lubrificação adicional e possui acionamento manual para facilitar testes, ajustes e diagnósticos durante a instalação e a manutenção.
A série 3V1 também permite a montagem conjunta de várias válvulas, reduzindo o espaço ocupado e organizando os comandos pneumáticos da máquina.
- Acionamento direto
- Cinco opções de tensão
- Proteção IP65
- Dispensa lubrificação
- Montagem em série
- Acionamento manual

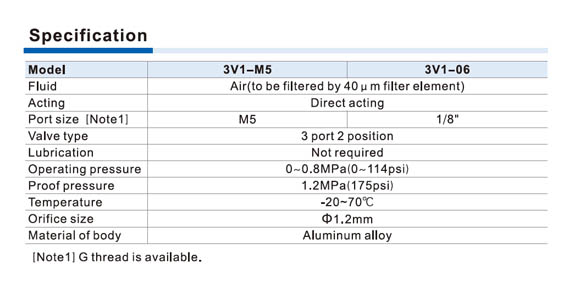

| Marca | AirTAC |
| Série | 3V1 |
| Produto | Válvula solenoide |
| Configuração | 3/2 vias |
| Posição normal | Normalmente fechada |
| Tipo de acionamento | Direto |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |
| Modelo 3V1-M5 | Conexões M5 |
| Modelo 3V1-06 | Conexões de 1/8" |
| Opção de rosca | Rosca G disponível no modelo 3V1-06 |
| Diâmetro do orifício | Ø1,2 mm |
| Pressão de trabalho | 0 a 0,8 MPa |
| Pressão de prova | 1,2 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Lubrificação | Não necessária |
| Material do corpo | Liga de alumínio |
| Tensões disponíveis | AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V |
| Tolerância de tensão AC | ±15% |
| Tolerância de tensão DC | ±10% |
| Consumo em AC 220 V | 4,5 VA |
| Consumo em AC 110 V | 4,5 VA |
| Consumo em AC 24 V | 5,0 VA |
| Consumo em DC 24 V | 3,0 W |
| Consumo em DC 12 V | 2,5 W |
| Grau de proteção | IP65 |
| Classe térmica | Classe B |
| Entrada elétrica | Terminal ou cabo tipo grommet |
| Comprimento do cabo grommet | 0,5 m |
| Tempo de acionamento | Até 0,05 segundo |
| Frequência máxima | 10 ciclos por segundo, sem carga |
| Acionamento manual | Disponível para testes e regulagens |
| Montagem conjunta | Possibilidade de instalação em série |
