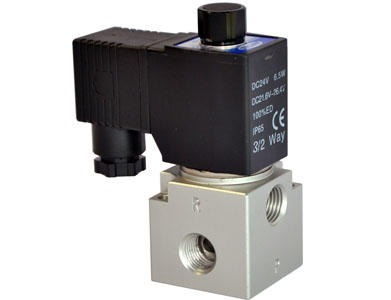

Linha 3V3 - Válvula Solenoide de Alta Vazão 3/2 Vias
A 3V3 AirTAC é uma válvula solenoide 3/2 vias de alta vazão, disponível nas versões NC ou NO. Possui conexão de 1/4", área efetiva de 11 mm² e pode operar com pressão positiva ou vácuo. Está disponível em cinco tensões, conexão elétrica por terminal ou cabo e opção de rosca G. Indicada para aplicações que exigem acionamento direto e maior capacidade de passagem de ar.
A Válvula Solenoide 3/2 Vias 3V3 AirTAC possui acionamento direto e foi desenvolvida para circuitos que exigem maior capacidade de passagem de ar, vedação confiável e resposta rápida.
Disponível nas configurações normalmente fechada (NC) e normalmente aberta (NO), permite selecionar a lógica de funcionamento mais adequada para o equipamento. Sua conexão pneumática é de 1/4", com opção de rosca G.
A área efetiva de 11 mm², equivalente a um Cv de 0,62, oferece vazão superior às séries menores. A válvula trabalha com pressão convencional de 0 a 0,8 MPa e também pode ser utilizada em aplicações de vácuo.
A série está disponível nas tensões AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V, com entrada elétrica por terminal ou cabo tipo grommet de 0,5 metro. O grau de proteção IP65 favorece sua utilização em ambientes industriais.
A estrutura coaxial contribui para reduzir vazamentos, enquanto o acionamento manual facilita testes, regulagens e diagnósticos. A válvula também dispensa lubrificação adicional, simplificando a manutenção do sistema pneumático.
- Alta capacidade de vazão
- Versões NC e NO
- Operação com vácuo
- Estrutura coaxial vedada
- Proteção IP65
- Dispensa lubrificação

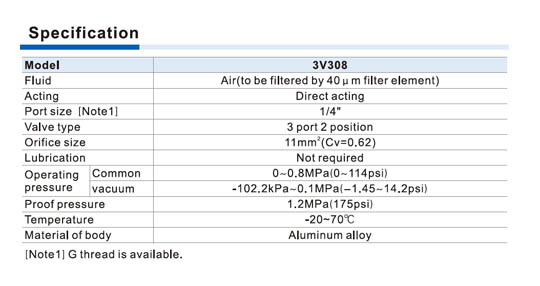

| Marca | AirTAC |
| Série | 3V3 |
| Modelo | 3V308 |
| Produto | Válvula solenoide |
| Configuração | 3/2 vias |
| Tipos disponíveis | Normalmente fechada ou normalmente aberta |
| Código NC | Normalmente fechada |
| Código NO | Normalmente aberta |
| Tipo de acionamento | Direto |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |
| Conexões | 1/4" |
| Opção de rosca | Rosca G disponível |
| Área efetiva | 11 mm² |
| Coeficiente de vazão | Cv 0,62 |
| Pressão de trabalho convencional | 0 a 0,8 MPa |
| Faixa de operação em vácuo | -102,2 kPa a 0,1 MPa |
| Pressão de prova | 1,2 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Lubrificação | Não necessária |
| Material do corpo | Liga de alumínio |

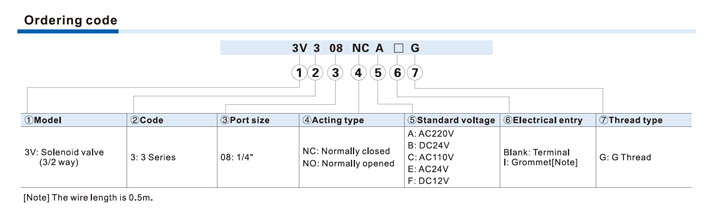

| Tensões disponíveis | AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V |
| Tolerância de tensão AC | ±15% |
| Tolerância de tensão DC | ±10% |
| Consumo em corrente alternada | 10 VA |
| Consumo em corrente contínua | 6,5 W |
| Grau de proteção | IP65 |
| Classe térmica | Classe B |
| Entrada elétrica | Terminal ou cabo tipo grommet |
| Comprimento do cabo grommet | 0,5 m |
| Tempo de acionamento | Até 0,05 segundo |
| Frequência máxima | 10 ciclos por segundo, sem carga |
| Acionamento manual | Disponível para testes e ajustes |
