Linha 2WA – Válvula de Processo 2/2 em Latão – Pilotada - Normal Fechada
A Linha 2WA pilotada reúne válvulas solenoides 2/2 vias em latão, normalmente fechadas e destinadas ao controle de ar, água e óleo. Possui conexões de 1/2" a 1", alta capacidade de vazão e pressão de operação de até 1,0 MPa.

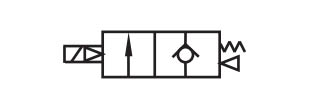

A válvula solenoide Linha 2WA AirTAC é uma válvula 2/2 vias normalmente fechada, com acionamento indireto por piloto interno. Foi desenvolvida para controlar vazões elevadas de ar, água e óleo em máquinas, equipamentos e processos industriais.
Sem alimentação elétrica, a válvula mantém a passagem fechada. Quando a bobina é energizada, o sistema de pilotagem utiliza a própria pressão do fluido para realizar a abertura do elemento principal.
Por utilizar piloto interno, a válvula necessita de pressão diferencial mínima de 0,05 MPa para funcionar corretamente. Essa construção proporciona maior capacidade de passagem do que os modelos 2WA de ação direta, sendo indicada para tubulações e demandas de vazão maiores.
A linha possui conexões de 1/2", 3/4" e 1", orifícios de 15 a 25 mm e coeficiente de vazão Cv de até 12,50. Sua pressão diferencial de operação pode chegar a 1,0 MPa.
O corpo em latão oferece boa resistência mecânica e ampla aplicabilidade no controle de fluidos. A vedação padrão em FPM-F, a bobina com proteção IP65 e o isolamento Classe F contribuem para uma operação segura e confiável.
Com diferentes tensões e opções de conexão elétrica, a Linha 2WA pilotada é indicada para aplicações que exigem fechamento automático, alta vazão e controle eficiente de ar, água ou óleo.
- Alta vazão
- Fechamento sem energia
- Corpo em latão
- Resposta rápida
- Proteção IP65
- Uso com ar, água e óleo

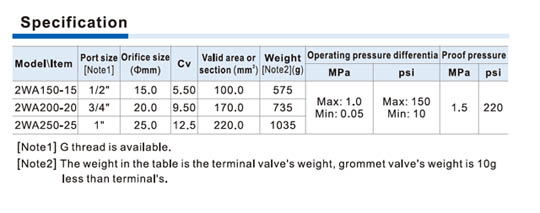

| Tipo | válvula solenoide para controle de fluidos |
| Número de vias | 2/2 vias |
| Estado inicial | normalmente fechada |
| Acionamento | indireto, com piloto interno |
| Fluidos compatíveis | ar, água e óleo |
| Material do corpo | latão |
| Material padrão da vedação | FPM-F |
| Conexões | 1/2", 3/4" e 1" |
| Diâmetro do orifício | 15 a 25 mm |
| Coeficiente de vazão (Cv) | 5,50 a 12,50 |
| Área efetiva de passagem | 100 a 220 mm² |
| Pressão diferencial de operação | 0,05 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Limite de viscosidade | inferior a 20 cSt |
| Temperatura da água | 1 a 80 °C |
| Temperatura do ar | -20 a 90 °C |
| Temperatura do óleo | -10 a 80 °C |
| Temperatura ambiente | -20 a 70 °C |
| Grau de proteção da bobina | IP65 |
| Classe de isolamento | Classe F |

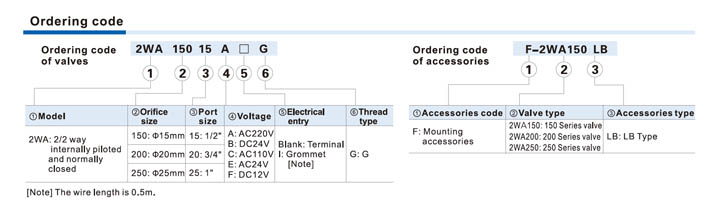

| Tensões disponíveis | AC 220 V, DC 24 V, AC 110 V, AC 24 V e DC 12 V |
| Conexão elétrica | terminal ou cabo tipo grommet |
| Comprimento do cabo grommet | 0,5 m |
| Opção de rosca | rosca G disponível |
