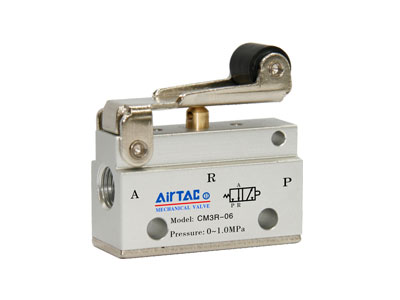

Linha CM3 - Válvula Mecânica/Manual 3/2 e 5/3 Vias
Válvula pneumática compacta para controle manual ou mecânico. Os modelos convencionais possuem função 3/2 vias. A versão CM3HD possui função 5/3 vias com duplo seletor. Disponível com conexões M5, 1/8" e 1/4".
A válvula de controle AirTAC Série CM3 é uma solução pneumática compacta para comandos manuais, detecção mecânica de posição e funções de fim de curso. A maioria dos modelos trabalha com função 3/2 vias, enquanto a versão CM3HD utiliza dois seletores e oferece função 5/3 vias.

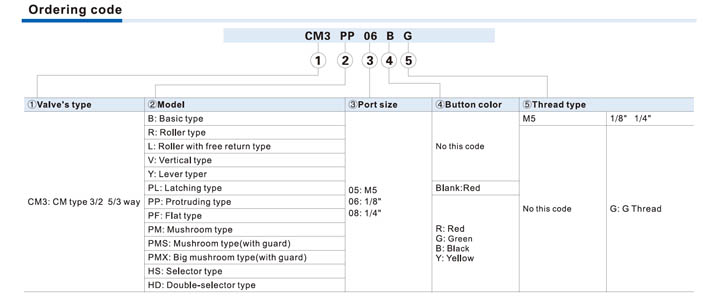

A linha disponibiliza acionamentos por alavanca, rolete, rolete com retorno livre, botão plano, botão saliente, seletor, trava e botão cogumelo. As versões CM3PMS e CM3PMX possuem proteção metálica ao redor do botão, reduzindo o risco de acionamentos acidentais provocados por contatos externos.
Sua estrutura de fechamento oferece boa estanqueidade e resposta rápida durante a comutação. A variedade de acionamentos, cores e conexões permite adaptar a válvula a painéis, dispositivos de comando, máquinas compactas e diferentes sistemas de automação pneumática.
- Diversos acionamentos
- Alta capacidade de vazão
- Comutação sensível
- Boa vedação
- Montagem versátil
- Versões com proteção

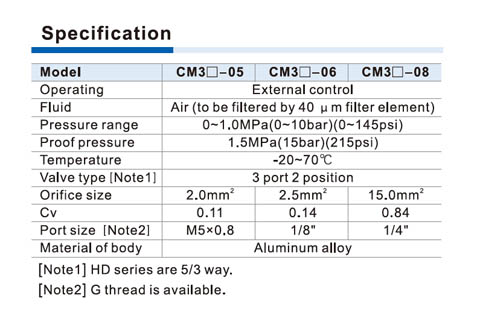

| Tipo de válvula | 3/2 vias ou 5/3 vias |
| Versão 5/3 vias | Exclusiva do modelo CM3HD |
| Funcionamento | Acionamento externo, ação direta |
| Fluido | Ar comprimido filtrado a 40 µm |
| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Conexões | M5, 1/8" e 1/4" |
| Rosca opcional | G para 1/8" e 1/4" |
| Coeficiente de vazão | Cv 0,11 a 0,84 |
| Área efetiva | 2 a 15 mm² |
| Lubrificação | Não necessária |
| Material do corpo | Liga de alumínio |
| Cores dos botões | Vermelho, verde, preto ou amarelo |
| Acionamentos | Botão, alavanca, rolete, seletor e cogumelo |
