Linha EAV - Válvula Pneumática ISO 5599-1 5/2 e 5/3 Vias
A Série EAV reúne válvulas pneumáticas 5/2 e 5/3 vias com interface padronizada ISO 5599-1. Possui pilotagem pneumática externa e versões com comando simples ou duplo. Está disponível nos tamanhos 200, 300, 400 e 600, com vazão de até Cv 6,0. Deve ser instalada sobre sub-base individual ou manifold compatível.
A válvula pneumática da Série EAV foi desenvolvida conforme o padrão de instalação ISO 5599-1, proporcionando uma interface padronizada para integração em máquinas e sistemas de automação industrial. A válvula deve ser instalada em uma sub-base individual ou em um manifold compatível com seu tamanho ISO.
Seu acionamento é realizado por pilotagem pneumática externa, dispensando bobinas e comandos elétricos. As versões 5/2 vias estão disponíveis com comando pneumático simples ou duplo, enquanto os modelos 5/3 vias oferecem centro fechado, centro em escape ou centro pressurizado.
Os modelos com duplo comando pneumático podem operar com pressão de trabalho de até -0,09 MPa, permitindo sua aplicação em circuitos com pressão próxima de zero ou vácuo, desde que a pilotagem externa permaneça dentro da faixa especificada.
A Série EAV está disponível nos tamanhos 200, 300, 400 e 600. Sua capacidade de vazão varia de Cv 1,8 a Cv 6,0, permitindo atender desde circuitos de médio porte até aplicações que exigem grande passagem de ar e acionamento de atuadores de maior volume.
A utilização de vedações especiais contribui para elevada capacidade de vazão e maior vida útil. A montagem padronizada ISO facilita a integração, a manutenção e a substituição da válvula em equipamentos projetados para essa interface.
As sub-bases podem ser individuais ou montadas em manifold, oferecendo diferentes posições de conexão e formas de distribuição do ar. A operação não exige lubrificação contínua, desde que seja utilizado ar corretamente tratado e filtrado em 40 µm.
- Interface ISO padronizada
- Elevada capacidade de vazão
- Operação com vácuo
- Dispensa acionamento elétrico
- Montagem individual ou manifold
- Lubrificação dispensável

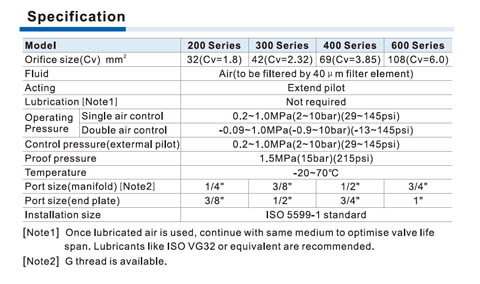

| Fluido | Ar comprimido filtrado |
| Grau de filtragem recomendado | 40 µm |
| Norma de instalação | ISO 5599-1 |
| Acionamento | Pilotagem pneumática externa |

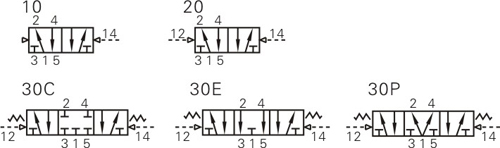

| Configurações | 5/2 vias e 5/3 vias |
| Comando 5/2 vias | Simples ou duplo acionamento pneumático |
| Centro 5/3 vias | Fechado, em escape ou pressurizado |
| Pressão de trabalho – comando simples | 0,2 a 1,0 MPa |
| Pressão de trabalho – comando duplo | -0,09 a 1,0 MPa |
| Pressão de pilotagem externa | 0,2 a 1,0 MPa |
| Pressão máxima de prova | 1,5 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Lubrificação | Não requerida |
| Tamanhos disponíveis | 200, 300, 400 e 600 |
| Orifício – Série 200 | 32 mm² |
| Coeficiente de vazão – Série 200 | Cv 1,8 |
| Orifício – Série 300 | 42 mm² |
| Coeficiente de vazão – Série 300 | Cv 2,32 |
| Orifício – Série 400 | 69 mm² |
| Coeficiente de vazão – Série 400 | Cv 3,85 |
| Orifício – Série 600 | 108 mm² |
| Coeficiente de vazão – Série 600 | Cv 6,0 |

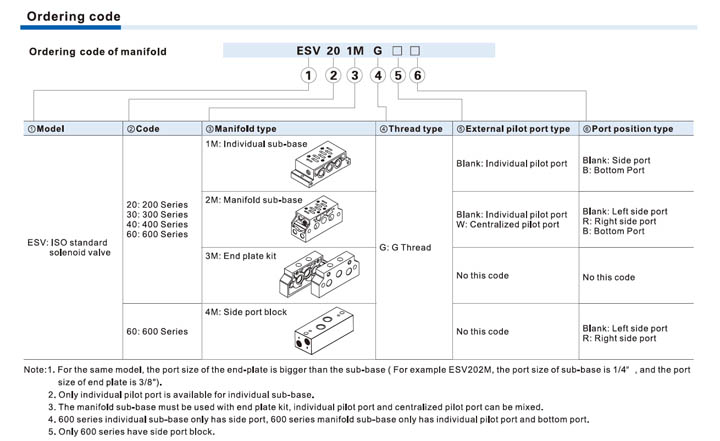

| Instalação | Sub-base individual ou manifold |
| Conexões nas sub-bases | 1/4" a 3/4" |
| Conexões nas placas terminais | 3/8" a 1" |
| Rosca disponível nas bases | G |
