Linha TSAI - Cilindro ISO 15552 Guiado
Cilindro pneumático de dupla ação integrado a uma estrutura de guia. Disponível com bucha de bronze ou rolamento linear. Suporta cargas laterais e reduz a rotação da haste. Indicado para movimentos guiados com maior estabilidade e precisão.
O cilindro pneumático Série TSAI combina um cilindro de dupla ação com uma estrutura externa de guia e duas hastes paralelas. Essa construção absorve esforços laterais e momentos de torção que não devem ser aplicados diretamente sobre a haste de um cilindro convencional, proporcionando movimentos mais estáveis e maior proteção ao conjunto pneumático.
A estrutura guiada também impede a rotação da placa móvel, mantendo a orientação da carga durante todo o avanço e retorno. Essa característica torna a série especialmente adequada para aplicações de elevação, transferência, empurramento, posicionamento, prensagem leve e manipulação de peças.
A Série TSAI possui duas opções de guia. A versão TSAIM utiliza buchas de bronze e é recomendada para aplicações sujeitas a cargas radiais e esforços de torção, oferecendo elevada rigidez mecânica. A versão TSAIL utiliza rolamentos lineares, sendo indicada para movimentos com menor atrito, maior precisão e melhor capacidade de carga, especialmente em operações de elevação e posicionamento controlado.
Disponível em diâmetros de 32 a 100 mm e cursos padronizados de 50 a 500 mm, a série permite selecionar a força e o deslocamento adequados para diferentes projetos. O conjunto trabalha com pressão de 0,15 a 1,0 MPa e velocidade de 30 a 500 mm/s.
O amortecimento pneumático ajustável reduz impactos nas extremidades do curso, proporcionando desaceleração mais suave e ajudando a preservar o cilindro, a estrutura de guia e os componentes movimentados. O corpo da guia oferece diferentes pontos de fixação, permitindo instalações em várias orientações e facilitando sua integração à máquina.
Os modelos magnéticos são fornecidos com dois suportes para sensores. Esses suportes permitem alterar a posição de instalação dos sensores conforme a necessidade da aplicação, facilitando o monitoramento do pistão e a integração com controladores, válvulas e sistemas automatizados.
A Série TSAI é indicada para máquinas de embalagem, linhas de montagem, alimentadores, dispositivos de transferência, sistemas pick-and-place, posicionamento de ferramentas e equipamentos que necessitam de movimento linear guiado. Sua estrutura oferece uma solução integrada para aplicações nas quais estabilidade, resistência a cargas laterais, precisão e facilidade de instalação são fatores decisivos.
- Movimento estável
- Alta rigidez
- Suporte a cargas laterais
- Maior precisão
- Instalação multidirecional
- Sensor reposicionável

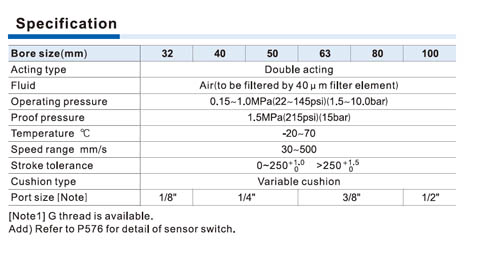

| Funcionamento | Dupla ação |

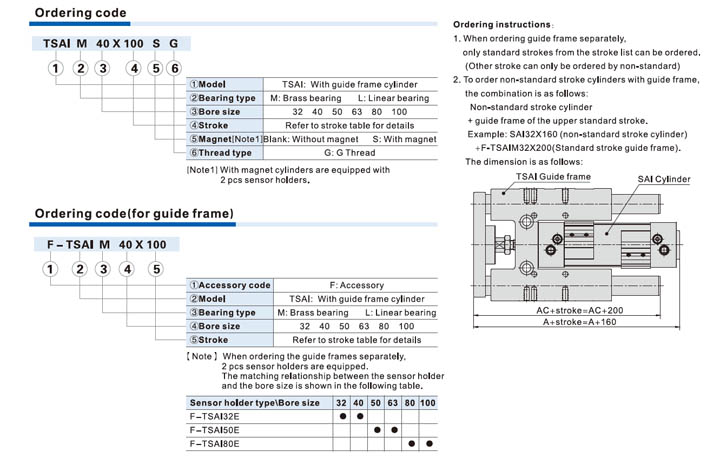

| Tipos de guia | Bucha de bronze TSAIM ou rolamento linear TSAIL |
| Diâmetros | 32, 40, 50, 63, 80 e 100 mm |
| Cursos padronizados | 50, 100, 150, 200, 250, 300, 350, 400, 450 e 500 mm |
| Pressão de trabalho | 0,15 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Velocidade de trabalho | 30 a 500 mm/s |
| Temperatura de trabalho | −20 a 70 °C |
| Amortecimento | Pneumático ajustável |
| Fluido | Ar filtrado a 40 μm |
| Conexões | 1/8", 1/4", 3/8" ou 1/2" |
| Sensor magnético | Opcional |
| Suportes para sensores | Dois nos modelos magnéticos |
| Roscas disponíveis | Padrão ou G |
| Instalação | Multidirecional |
