Linha TMIC - Minicilindro Guiado - Com Guia

O cilindro pneumático Série TMIC combina um minicilindro MIC de dupla ação com uma estrutura de guia dupla, formando um conjunto compacto para aplicações que exigem maior precisão, estabilidade e resistência a esforços laterais.

As duas hastes paralelas da estrutura absorvem cargas radiais e momentos de torção que não devem ser aplicados diretamente sobre a haste do cilindro. Essa construção também reduz a rotação da placa móvel, mantendo a orientação da peça ou ferramenta durante todo o avanço e retorno.

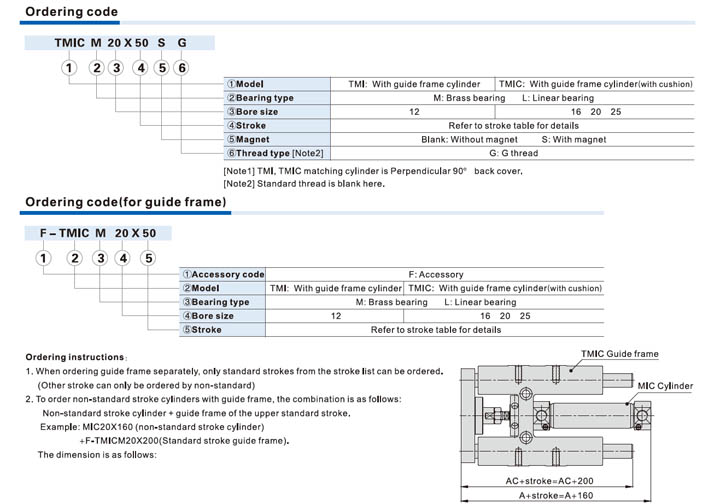

A Série TMIC está disponível em duas configurações. A TMICM utiliza buchas de bronze e oferece maior rigidez em aplicações sujeitas a cargas radiais e esforços de torção. A TMICL utiliza rolamentos lineares, proporcionando menor atrito, movimento mais suave e maior precisão de deslocamento.

O cilindro MIC integrado possui amortecimento pneumático ajustável. Esse recurso permite controlar a desaceleração do pistão nas extremidades do curso, reduzindo impactos, vibrações e ruídos. O amortecimento ajustável é especialmente importante em operações rápidas ou quando a placa móvel transporta ferramentas e componentes sensíveis.

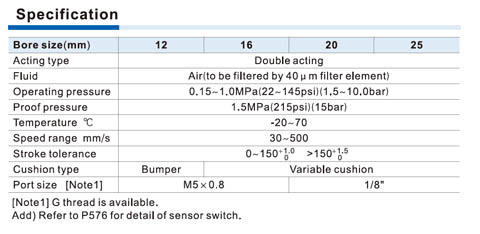

Disponível em diâmetros de 12, 16, 20 e 25 mm, o conjunto atende movimentos com cursos padronizados de 25 a 250 mm. A pressão de trabalho varia de 0,15 a 1,0 MPa e a velocidade pode chegar a 500 mm/s.

A estrutura de guia oferece pontos de fixação em diferentes faces, permitindo instalar o conjunto em várias orientações. Essa flexibilidade facilita a integração em máquinas compactas e permite posicionar o cilindro de acordo com o sentido do movimento e o espaço disponível.

O sensor magnético opcional permite detectar as posições do pistão e integrar o cilindro a CLPs, válvulas direcionais e sistemas automatizados. A entrada pneumática perpendicular a 90° favorece a organização das mangueiras junto à estrutura do equipamento.

A Série TMIC é indicada para mecanismos de elevação, transferência, posicionamento, alimentação, prensagem leve, inserção de componentes e movimentação de ferramentas. Pode ser aplicada em máquinas de embalagem, equipamentos eletrônicos, linhas de montagem e sistemas compactos que exigem movimento linear guiado, baixo atrito e controle de impacto.
