Linha PH - Cotovelo Universal Macho
O PH é um cotovelo macho universal para conectar tubos a portas roscadas em 90°. Sua estrutura orientável permite direcionar a tubulação conforme o espaço disponível. Atende tubos de Ø4 a Ø12 mm e roscas PT1/8" a PT1/2".
O Cotovelo Macho Universal PH conecta tubos de nylon flexível ou poliuretano diretamente a válvulas, cilindros, manifolds e outros componentes com porta roscada fêmea.
Seu formato em 90° direciona a tubulação imediatamente após a conexão, evitando curvas acentuadas no tubo. A estrutura universal pode ser orientada em 360°, permitindo ajustar a posição da saída conforme o espaço disponível e o percurso da linha pneumática.
O sistema de engate rápido simplifica a instalação e a manutenção. A garra interna mantém o tubo preso, enquanto as vedações em NBR ajudam a prevenir vazamentos. A rosca macho possui selante previamente aplicado para agilizar a montagem.

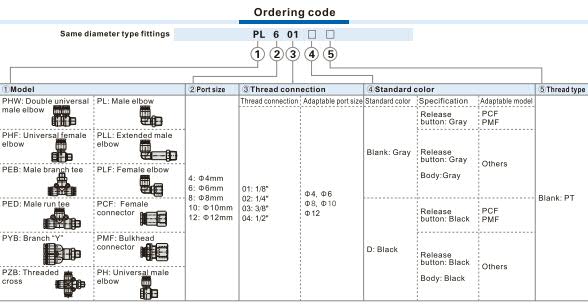

A série atende tubos de Ø4 a Ø12 mm e roscas PT1/8" a PT1/2", com combinações específicas para cada diâmetro. Está disponível na cor cinza padrão ou preta, identificada pela letra D.
O PH trabalha com pressão de até 1,0 MPa e temperatura de -20 °C a 70 °C. Na montagem, o tubo deve ser cortado perpendicularmente, inserido completamente e mantido livre de tensão ou torção.
| Tipo | Cotovelo pneumático macho universal |
| Configuração | 1 tubo + 1 rosca macho |
| Formato | Cotovelo de 90° |
| Sistema de conexão | Engate rápido |
| Orientação da conexão | Ajustável em 360° |
| Diâmetros de tubo | Ø4, Ø6, Ø8, Ø10 e Ø12 mm |
| Roscas disponíveis | PT1/8", PT1/4", PT3/8" e PT1/2" |
| Combinações para tubo Ø4 mm | PT1/8" |
| Combinações para tubo Ø6 mm | PT1/8", PT1/4" e PT3/8" |
| Combinações para tubo Ø8 mm | PT1/8" a PT1/2" |
| Combinações para tubo Ø10 mm | PT1/4" a PT1/2" |
| Combinações para tubo Ø12 mm | PT3/8" e PT1/2" |
| Identificação da cor preta | Letra D |

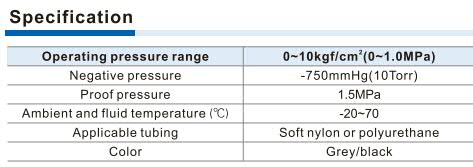

| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Pressão negativa | Até -750 mmHg |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tubos compatíveis | Nylon flexível ou poliuretano |
| Vedação da rosca | Selante previamente aplicado |
| Material do botão de liberação | POM |
| Material da guia | Liga de alumínio |
| Material da garra de retenção | POM |
| Material da mola interna | Aço inoxidável |
| Material das vedações | NBR |
| Material do corpo | PBT |
| Material da conexão roscada | Latão |
| Tipo de rosca | PT |
