Linha GPHV - Válvula Manual de Bloqueio em Linha

A válvula manual de bloqueio em linha AirTAC Série GPHV, também denominada Finger Valve, foi desenvolvida para abrir ou interromper manualmente o fornecimento de ar em pontos específicos de um circuito pneumático. Sua instalação é realizada diretamente entre dois tubos, sem necessidade de portas roscadas.

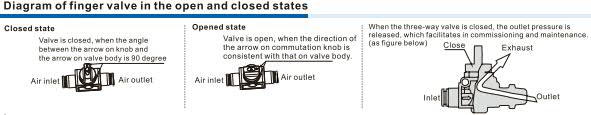

A operação é feita por uma manopla giratória. Quando a seta da manopla está alinhada com a indicação do corpo, a válvula permanece aberta e permite a passagem do ar. Ao girar a manopla em 90°, o fluxo é interrompido, proporcionando uma identificação visual simples do estado de funcionamento.

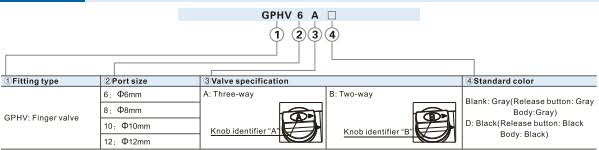

A Série GPHV está disponível em duas configurações. A versão A possui 3/2 vias e, quando fechada, bloqueia a alimentação e libera pela exaustão a pressão presente na tubulação de saída. Essa função facilita ajustes, manutenção e comissionamento de componentes instalados após a válvula.

A versão B possui 2/2 vias e atua exclusivamente como válvula de corte. Quando fechada, interrompe a passagem do ar sem realizar a descarga automática da pressão existente no lado de saída. A escolha entre as versões deve considerar se a aplicação exige ou não despressurização após o bloqueio.

As duas extremidades possuem engates instantâneos tipo push-in para tubos de nylon flexível ou poliuretano. Estão disponíveis modelos para tubos com diâmetros externos de Ø6, Ø8, Ø10 e Ø12 mm, permitindo incluir a válvula diretamente na tubulação com montagem rápida.

Outro diferencial da GPHV é sua construção livre de latão, adequada para instalações que possuem restrições ao uso desse material. O conjunto utiliza corpo em PBT, manopla em POM, carretel e anéis em liga de alumínio, componentes em aço inoxidável e vedações em NBR.

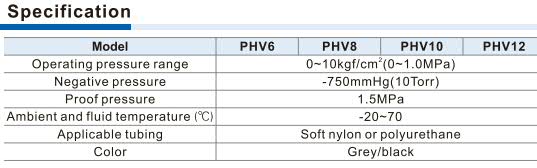

Com pressão de trabalho de até 1,0 MPa, pressão de teste de 1,5 MPa e temperatura operacional entre -20 °C e 70 °C, a GPHV é indicada para isolamento de componentes, manutenção de máquinas, testes pneumáticos, dispositivos automatizados e pontos que necessitam de bloqueio manual rápido e acessível.
