Linha GPKD - Conexão de redução de três ramos com rosca macho
Conexão pneumática múltipla GPKD com rosca macho, uma conexão instantânea principal e três ramificações reduzidas. Permite distribuir o ar comprimido para diferentes linhas utilizando um único ponto roscado.
A conexão pneumática GPKD foi desenvolvida para distribuir o ar comprimido entre diferentes linhas a partir de um único ponto roscado. Sua configuração reúne uma conexão instantânea principal, três ramificações para tubos de menor diâmetro e uma rosca macho para instalação direta em válvulas, cilindros, manifolds ou outros componentes pneumáticos.
O sistema de engate instantâneo simplifica a montagem dos tubos, reduzindo o tempo de instalação e facilitando intervenções de manutenção. As ramificações reduzidas permitem alimentar simultaneamente circuitos auxiliares ou atuadores que utilizam tubos menores, evitando a montagem de vários tês, reduções e conexões separadas.
A rosca possui sistema de vedação que ajuda a prevenir vazamentos na instalação, enquanto o corpo resistente proporciona segurança e durabilidade em aplicações industriais. A GPKD é indicada para máquinas, equipamentos automatizados, painéis pneumáticos e sistemas que exigem uma distribuição compacta, organizada e eficiente do ar comprimido.
- Montagem rápida
- Menos conexões
- Distribuição organizada
- Vedação confiável
- Formato compacto
- Fácil manutenção

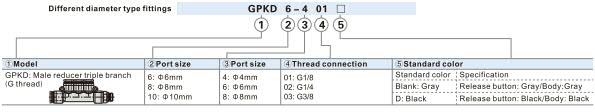

| Tipo | conexão múltipla com redução e rosca macho |
| Conexões | 1 entrada principal e 3 ramificações reduzidas |
| Roscas disponíveis | G1/8, G1/4 e G3/8 |
| Tubos principais | Ø6, Ø8 e Ø10 mm |
| Tubos das ramificações | Ø4, Ø6 e Ø8 mm |

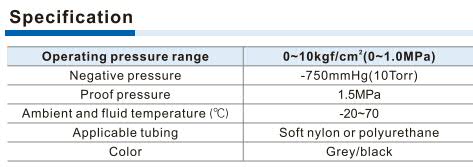

| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Pressão negativa | até -750 mmHg |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tubos compatíveis | nylon flexível e poliuretano |
| Sistema de conexão | engate instantâneo |
