Linha PC-M - Mini Conexão Reta Macho
O PC-M é um conector macho mini para ligar tubos pneumáticos a portas roscadas. Possui construção compacta, engate rápido e rosca com selante aplicado. Disponível para tubos de Ø4 e Ø6 mm, com rosca PT1/8".
O Conector Macho PC-M é uma conexão pneumática reta e compacta, desenvolvida para ligar tubos de nylon flexível ou poliuretano diretamente a válvulas, cilindros, manifolds e outros componentes com porta roscada fêmea.
Sua construção mini ocupa menos espaço que o conector PC convencional, sendo indicada para cilindros compactos, pequenos equipamentos, painéis e montagens com pouco espaço disponível.
O sistema de engate rápido permite inserir o tubo diretamente no conector. A garra interna mantém a tubulação presa, enquanto a vedação em NBR auxilia na prevenção de vazamentos. Para desconectar, basta pressionar o botão de liberação e retirar o tubo.
A rosca macho PT1/8" recebe selante previamente aplicado, agilizando a montagem e favorecendo uma vedação confiável. A série está disponível para tubos de Ø4 e Ø6 mm, com acabamento cinza padrão ou preto identificado pela letra D.

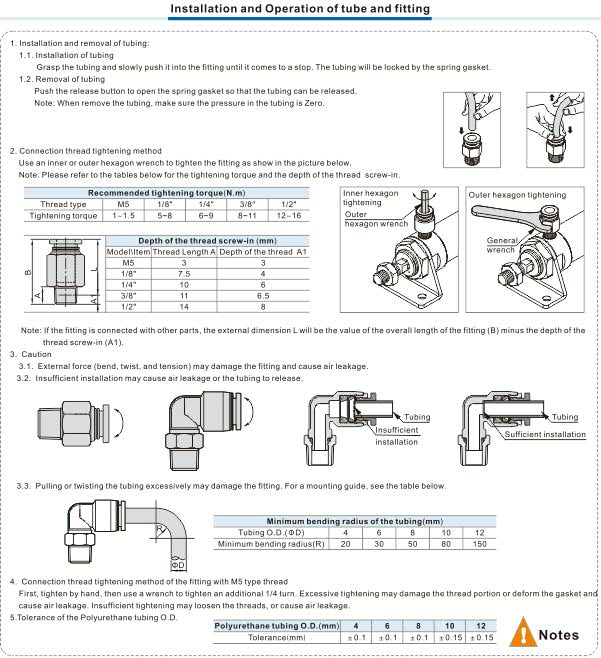

O PC-M trabalha com pressão de até 1,0 MPa e temperatura de -20 °C a 70 °C. Na instalação, o tubo deve ser cortado perpendicularmente e inserido completamente no engate.
- Construção mini
- Instalação compacta
- Conexão instantânea
- Selante aplicado
- Fácil desconexão
| Tipo | Conector pneumático macho mini |
| Configuração | 1 tubo + 1 rosca macho |
| Formato | Reto |
| Sistema de conexão | Engate rápido |
| Diâmetros de tubo | Ø4 e Ø6 mm |
| Rosca disponível | PT1/8" |

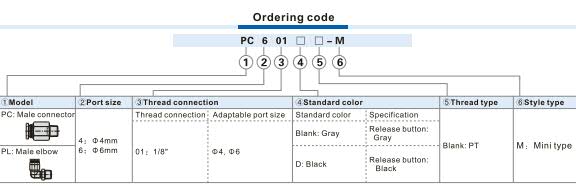

| Código para Ø4 mm | PC401-M |
| Código para Ø6 mm | PC601-M |
| Identificação da cor preta | Letra D |

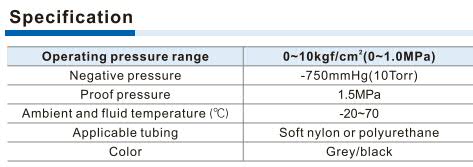

| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Pressão negativa | Até -750 mmHg |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tubos compatíveis | Nylon flexível ou poliuretano |
| Vedação da rosca | Selante previamente aplicado |
| Material do botão de liberação | POM |
| Material da guia | Liga de alumínio |
| Material da garra de retenção | POM |
| Material da mola interna | Aço inoxidável |
| Material da vedação | NBR |
| Material do corpo roscado | Latão |
| Tipo de rosca | PT |
