Linha 4V/5V - Manifold para Válvulas
Manifold AirTAC para montagem agrupada de válvulas direcionais das séries 4V/4A/5V/5A. Centraliza a alimentação e o escape de ar, reduzindo espaço, tubulações e custos de instalação. Disponível nas séries 100M, 200M, 300M e 400M, com até 16 estações.
A válvula manifold AirTAC 4V/4A/5V/5A é uma base modular desenvolvida para reunir válvulas direcionais da mesma série em um único conjunto pneumático. Sua construção permite centralizar a entrada e o escape de ar, proporcionando uma instalação mais compacta, organizada e econômica.
A linha possui quatro tamanhos de manifold, adequados às séries 100, 200, 300 e 400. Os modelos 100M e 200M aceitam até 16 estações, o 300M até 12 estações e o 400M até 8 estações. Essa variedade facilita o dimensionamento do conjunto conforme a quantidade de válvulas necessária na máquina.
O sistema modular também permite ampliar ou reorganizar o conjunto de válvulas conforme alterações no projeto. As estações não utilizadas podem receber placas cegas específicas, mantendo o circuito vedado e preparado para futuras expansões.
- Montagem compacta
- Alimentação centralizada
- Escape unificado
- Expansão modular
- Menos tubulações
- Manutenção simplificada
- Redução de custos
| Marca | AirTAC |
| Produto | Manifold para válvulas direcionais |
| Modelos | 100M, 200M, 300M e 400M |

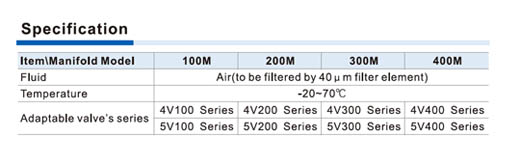

| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 μm |
| Temperatura de operação | -20 °C a 70 °C |
| Compatibilidade indicada no catálogo | válvulas 4V100/5V100, 4V200/5V200, 4V300/5V300 e 4V400/5V400 |
| Séries 100M e 200M | 1 a 16 estações |
| Série 300M | 1 a 12 estações |
| Série 400M | 1 a 8 estações |
| Conexão principal 100M | 1/4" |
| Conexão principal 200M | 1/4" |
| Conexão principal 300M | 3/8" |
| Conexão principal 400M | 1/2" |

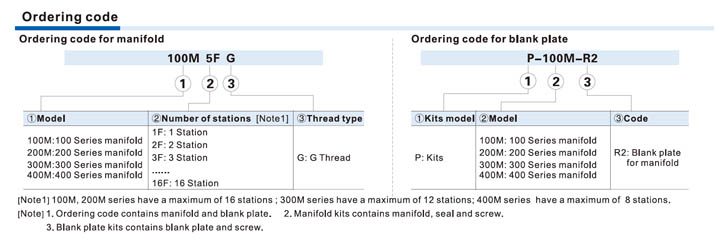

| Opção de rosca | padrão ou rosca G, identificada pelo sufixo G |
| Fornecimento do manifold | manifold, vedações e parafusos |
| Placa cega compatível | P-100M-R2, P-200M-R2, P-300M-R2 ou P-400M-R2 |
