Linha F-DSUB25/F-DSUB37 - Cabo para Válvulas Solenoides Integradas
Cabo AirTAC para conexão elétrica de conjuntos integrados de válvulas solenoides. Disponível com conectores D-SUB de 25 ou 37 pinos e diferentes configurações de terminação. Possui comprimentos de 1,5 a 10 metros e tensão nominal de 300 V.
Os cabos AirTAC F-DSUB25 e F-DSUB37 foram desenvolvidos para realizar a conexão elétrica centralizada de válvulas solenoides integradas. O modelo de 25 pinos é indicado para as séries CPV10S, CPV15S e 6D, enquanto o modelo de 37 pinos atende à série 6DW.
A linha oferece versões com dois conectores fêmea, um conector fêmea e outro macho ou um conector fêmea com a outra extremidade em fios livres. Essa variedade facilita a conexão com controladores, painéis elétricos e módulos de automação, adaptando-se a diferentes arquiteturas de instalação.
Com comprimentos de até 10 metros, tensão nominal de 300 V e classificação antichama UL94 VW-1, os cabos proporcionam uma instalação organizada, segura e adequada às exigências de ambientes industriais.
- Ligação elétrica centralizada
- Instalação simplificada
- Menos cabeamento
- Três terminações disponíveis
- Ampla variedade de comprimentos
- Identificação individual dos fios

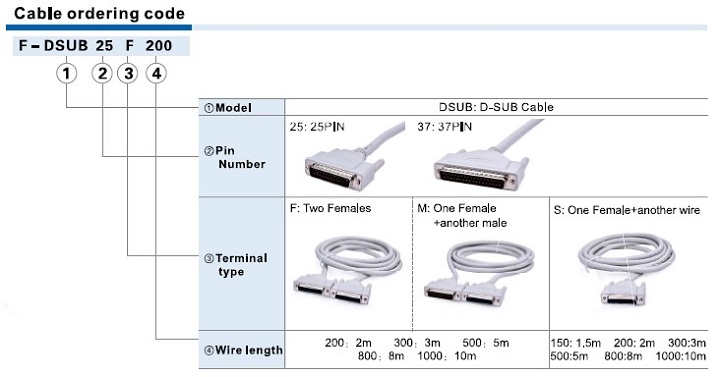

| Marca | AirTAC |
| Produto | Cabo para válvulas solenoides integradas |
| Modelos | F-DSUB25 e F-DSUB37 |
| Tipo de conexão | D-SUB |
| Quantidade de pinos F-DSUB25 | 25 pinos |
| Quantidade de pinos F-DSUB37 | 37 pinos |
| Terminação F | Dois conectores fêmea |
| Terminação M | Um conector fêmea e um conector macho |
| Terminação S | Um conector fêmea e fios livres |
| Comprimentos das versões F e M | 2, 3, 5, 8 ou 10 m |
| Comprimentos da versão S | 1,5, 2, 3, 5, 8 ou 10 m |
| Tensão nominal | 300 V |
| Temperatura nominal | 80 °C |
| Classificação antichama | UL94 VW-1 |
| Diâmetro aproximado do cabo de 25 pinos | 8,5 mm |
| Diâmetro aproximado do cabo de 37 pinos | 10 mm |
| Rosca de fixação do conector | #4-40 UNC |
| Compatibilidade F-DSUB25 | CPV10S, CPV15S e Série 6D |
| Compatibilidade F-DSUB37 | Série 6DW |
Passo
