Linha CPV10 - Manifold para Microválvulas
O manifold CPV10M AirTAC permite instalar de 2 a 20 microválvulas CPV10 em um único conjunto. Centraliza a alimentação, o escape e as conexões pneumáticas, reduzindo espaço e acessórios. Possui saídas para tubos de Ø3,2 ou Ø4 mm e conexões P/R com rosca M5. Sua construção modular permite expansão e utilização de placas de fechamento.
O Manifold CPV10M AirTAC foi desenvolvido para a instalação centralizada das microválvulas solenoides da série CPV10, proporcionando um conjunto pneumático compacto, organizado e facilmente expansível.
Disponível em configurações de 2 a 20 estações, permite reunir diversas válvulas em uma única base, centralizando a entrada de ar comprimido, o escape e as saídas pneumáticas. Essa configuração reduz a quantidade de conexões, mangueiras e acessórios adicionais utilizados na montagem.
As conexões de alimentação e escape possuem rosca M5, enquanto as saídas individuais A estão disponíveis com engates rápidos para tubos de Ø3,2 mm ou Ø4 mm. O manifold pode ser fixado diretamente por parafusos ou instalado em trilho DIN TS15.
Sua construção modular permite substituir placas de fechamento por novas válvulas conforme o sistema for ampliado. Dessa forma, o CPV10M oferece maior flexibilidade para fabricantes de máquinas, integradores e projetos que exigem alta concentração de comandos pneumáticos em espaços reduzidos.
- Instalação compacta
- Estrutura modular
- Expansão simplificada
- Alimentação centralizada
- Menos conexões e acessórios
- Manutenção organizada

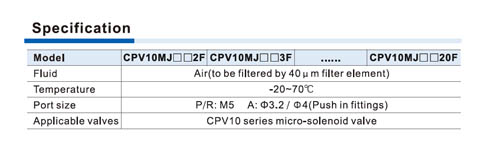

| Marca | AirTAC |
| Série | CPV10M |
| Produto | Manifold para microválvulas solenoides |
| Válvulas compatíveis | Série CPV10 AirTAC |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |
| Temperatura de trabalho | -20 °C a 70 °C |
| Quantidade de estações | 2 a 20 posições |
| Conexão de alimentação P | Rosca M5 |
| Conexão de escape R | Rosca M5 |
| Conexão de saída A - J03 | Engate rápido para tubo Ø3,2 mm |
| Conexão de saída A - J04 | Engate rápido para tubo Ø4 mm |
| Tubos equivalentes | Ø1/8" ou Ø5/32" |

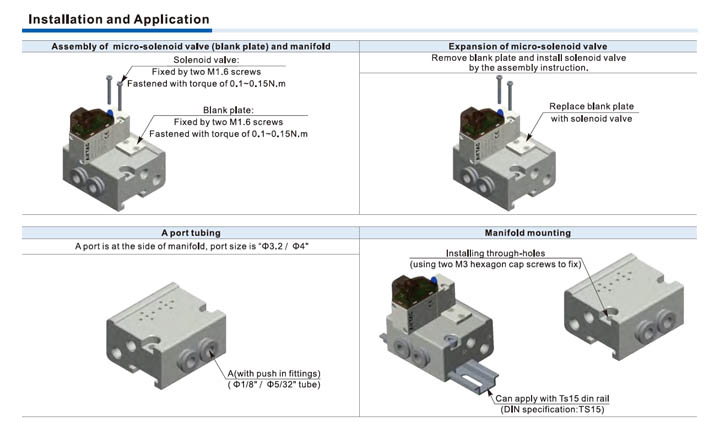

| Tipo de montagem | Direta ou em trilho DIN TS15 |
| Fixação direta | Dois parafusos Allen M3 |
| Fixação das válvulas | Dois parafusos M1,6 |
| Torque de fixação das válvulas | 0,1 a 0,15 N·m |
| Configuração | Modular e expansível |

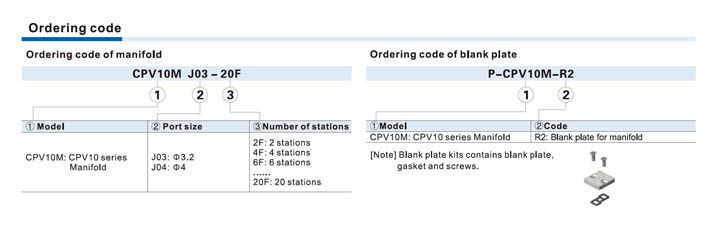

| Placa de fechamento compatível | P-CPV10M-R2 |
