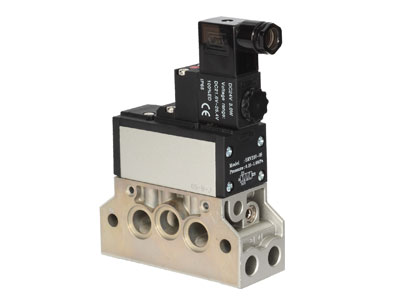

Linha ESV - Válvula Solenoide ISO 5599-1
Válvula solenoide AirTAC com interface padronizada conforme ISO 5599-1. Disponível em configurações 5/2 e 5/3 vias, com vazão elevada para sistemas pneumáticos de maior demanda. Possui quatro tamanhos, diferentes tipos de centro e opções de pilotagem interna ou externa.
A válvula solenoide AirTAC Série ESV foi desenvolvida para aplicações pneumáticas que exigem alta capacidade de vazão, padronização de montagem e facilidade de manutenção. Sua interface atende à norma ISO 5599-1, facilitando a integração em máquinas, equipamentos e conjuntos pneumáticos compatíveis com esse padrão internacional.
A linha oferece versões 5/2 vias com solenoide simples ou duplo e versões 5/3 vias com centro fechado, centro em escape ou centro em pressão. As séries ESV200, ESV300, ESV400 e ESV600 proporcionam capacidades de fluxo progressivas, permitindo selecionar a válvula conforme o consumo de ar e a velocidade exigida pelos atuadores.

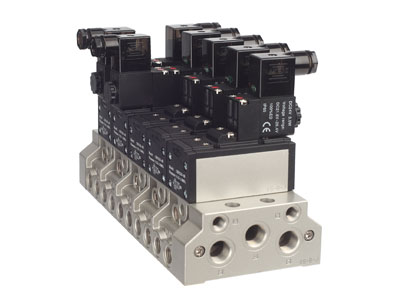

A construção com vedações especiais favorece elevada vazão e longa durabilidade. A válvula pode trabalhar com pilotagem interna ou externa e deve ser instalada sobre uma sub-base individual ou manifold apropriado, proporcionando flexibilidade na configuração e maior organização do circuito pneumático.
- Interface ISO padronizada
- Alta capacidade de vazão
- Montagem modular
- Pilotagem configurável
- Ampla faixa de tamanhos
- Proteção IP65
- Longa vida útil

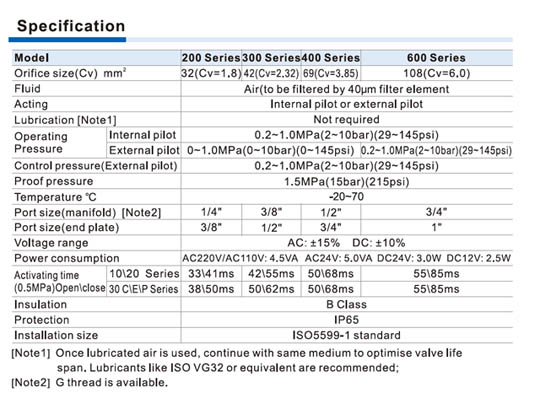

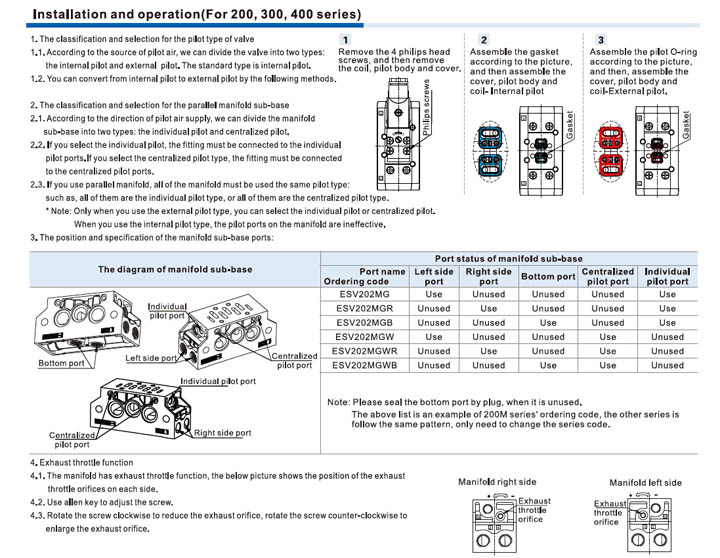

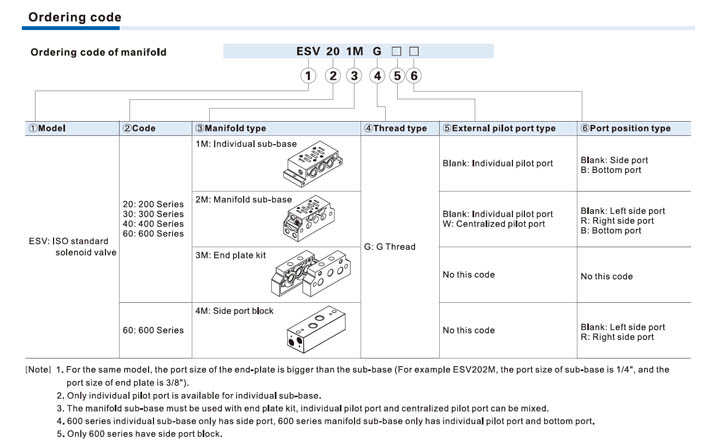

| Marca | AirTAC |
| Série | ESV |
| Norma de montagem | ISO 5599-1 |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 μm |
| Configurações | 5/2 vias e 5/3 vias |
| Acionamento 5/2 vias | Solenoide simples ou duplo |
| Acionamento 5/3 vias | Solenoide duplo |
| Centros disponíveis | Fechado, escape ou pressão |
| Pilotagem | Interna ou externa |
| Faixa de pressão com piloto interno | 0,2 a 1,0 MPa |
| Pressão de controle do piloto externo | 0,2 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Temperatura de operação | -20 °C a 70 °C |
| Lubrificação | Não requerida |
| Grau de proteção | IP65 |
| Classe de isolação | Classe B |
| Tensões disponíveis | AC 220 V, DC 24 V, AC 110 V, AC 24 V e DC 12 V |
| Tolerância de tensão AC | ±15% |
| Tolerância de tensão DC | ±10% |
| Entrada elétrica | Terminal ou cabo tipo grommet de 0,5 m |
| Consumo em AC 220/110 V | 4,5 VA |
| Consumo em AC 24 V | 5,0 VA |
| Consumo em DC 24 V | 3,0 W |
| Consumo em DC 12 V | 2,5 W |
| Orifício série ESV200 | 32 mm² - Cv 1,8 |
| Orifício série ESV300 | 42 mm² - Cv 2,32 |
| Orifício série ESV400 | 69 mm² - Cv 3,85 |
| Orifício série ESV600 | 108 mm² - Cv 6,0 |
| Conexão no manifold ESV200 | 1/4" |
| Conexão no manifold ESV300 | 3/8" |
| Conexão no manifold ESV400 | 1/2" |
| Conexão no manifold ESV600 | 3/4" |
| Conexão da placa terminal ESV200 | 3/8" |
| Conexão da placa terminal ESV300 | 1/2" |
| Conexão da placa terminal ESV400 | 3/4" |
| Conexão da placa terminal ESV600 | 1" |
| Instalação | Requer sub-base individual ou manifold compatível |
