Linha UWS98A - Tubo Pneumático PU Antichama de Dupla Camada
O UWS98A é um tubo pneumático de dupla camada com proteção antichama UL94 V-0. A camada externa autoextinguível protege o tubo interno contra faíscas, abrasão e desgaste. Disponível em quatro dimensões, rolos de 50 ou 100 metros e seis cores externas.
O Tubo Resistente à Chama de Dupla Camada UWS98A foi desenvolvido para condução de ar comprimido em ambientes sujeitos a faíscas, respingos aquecidos, abrasão e outros agentes capazes de danificar tubos pneumáticos convencionais.
Sua construção é formada por um tubo interno preto de poliuretano e uma camada protetora externa colorida. A proteção apresenta classificação antichama UL94 V-0 e comportamento autoextinguível, ajudando a limitar a propagação da chama e a preservar o tubo interno.
A camada externa possui 1 mm de espessura em todas as configurações. Por esse motivo, o diâmetro externo total é 2 mm maior que o diâmetro nominal do tubo interno. Um tubo interno de Ø6 mm, por exemplo, apresenta diâmetro externo total de Ø8 mm após a aplicação da proteção.
A estrutura de dupla camada é indicada para áreas de soldagem, fabricação de máquinas, linhas automotivas, células robotizadas e processos nos quais a tubulação possa ficar exposta a faíscas ou desgaste mecânico.
A capa protetora possui estrutura antiaderente em relação ao tubo interno, facilitando sua remoção nas extremidades durante a instalação de conexões. Para conectar o tubo, deve-se retirar somente o comprimento necessário da camada externa, sem cortar ou danificar o tubo interno.
O UWS98A está disponível nas dimensões internas Ø6×4, Ø8×5, Ø10×6,5 e Ø12×8 mm. Todas trabalham com pressão de até 1,0 MPa e suportam pressão de ruptura de 4,0 MPa a 23 °C.
A série opera em temperaturas entre -20 e 70 °C. A pressão admissível diminui com o aumento da temperatura, portanto o dimensionamento deve considerar as condições reais do circuito e não apenas os valores medidos a 23 °C.
Os tubos são fornecidos em rolos de 50 ou 100 metros e possuem seis opções de cor para a camada externa. Essa variedade facilita a identificação visual de máquinas, linhas pneumáticas, setores ou funções, enquanto o tubo interno permanece sempre preto.
Durante a instalação, devem ser respeitados o raio mínimo de curvatura e o diâmetro externo total com a proteção. A classificação antichama aumenta a segurança da tubulação, mas não torna o produto incombustível nem elimina a necessidade de proteção adequada contra contato direto e contínuo com fontes intensas de calor.
- Proteção antichama
- Camada autoextinguível
- Alta resistência mecânica
- Proteção contra abrasão
- Fácil desencapamento
- Identificação por cores

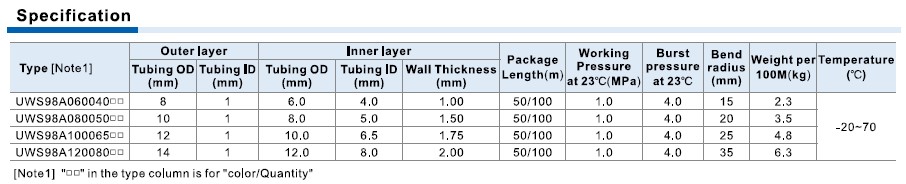

| Tipo | Tubo pneumático resistente à chama |
| Construção | Dupla camada |
| Classificação antichama | UL94 V-0 |
| Função da camada externa | Proteção contra faíscas, abrasão e danos |
| Comportamento da proteção | Material autoextinguível |
| Tubo interno | Poliuretano preto |
| Camada externa | Capa protetora colorida |
| Espessura da camada externa | 1 mm |
| Remoção da capa | Estrutura antiaderente para facilitar o desencapamento |
| Pressão de trabalho | 1,0 MPa a 23 °C |
| Pressão de ruptura | 4,0 MPa a 23 °C |
| Temperatura de trabalho | -20 a 70 °C |
| Comprimentos disponíveis | 50 e 100 m |
| Cores externas | Azul, preto, verde, branco, vermelho e amarelo |
| Cor do tubo interno | Preto |

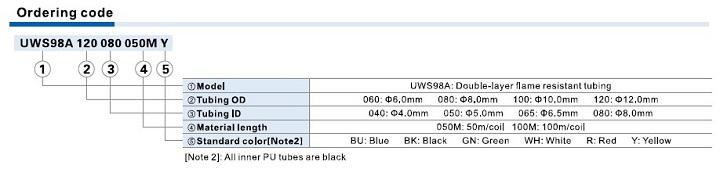

| Quantidade de códigos oficiais | 48 |
| Dimensões disponíveis | |
| Tubo interno Ø6×4 mm | Diâmetro externo total de 8 mm |
| Tubo interno Ø8×5 mm | Diâmetro externo total de 10 mm |
| Tubo interno Ø10×6,5 mm | Diâmetro externo total de 12 mm |
| Tubo interno Ø12×8 mm | Diâmetro externo total de 14 mm |
| Raio mínimo para Ø6×4 mm | 15 mm |
| Raio mínimo para Ø8×5 mm | 20 mm |
| Raio mínimo para Ø10×6,5 mm | 25 mm |
| Raio mínimo para Ø12×8 mm | 35 mm |
