Linha BKC - Conexão Reta com Contraporca

O Conector Reto com Porca de Travamento BKC é utilizado para conectar tubos pneumáticos diretamente a válvulas, cilindros, manifolds e outros componentes com porta roscada fêmea. Sua construção reta permite conduzir o tubo no mesmo eixo da conexão roscada.

Diferentemente dos conectores de engate rápido, o BKC prende o tubo mecanicamente por meio de uma porca de travamento. Durante a instalação, a porca é colocada sobre o tubo, o tubo é inserido no corpo da conexão e, em seguida, a porca é apertada para realizar a retenção.

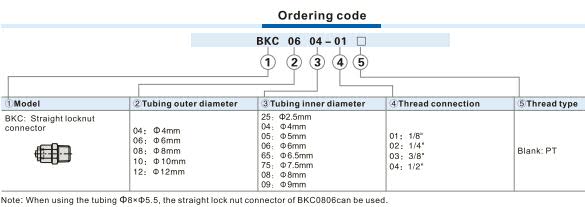

Esse sistema exige a seleção correta dos diâmetros externo e interno do tubo. Tubos com o mesmo diâmetro externo podem possuir diferentes espessuras de parede, por isso o código do BKC identifica as duas medidas. Essa correspondência é essencial para obter fixação adequada e evitar soltura ou vazamentos.

A série oferece configurações para tubos Ø4×2,5, Ø6×4, Ø8×5, Ø8×6, Ø10×6,5, Ø10×7,5, Ø12×8 e Ø12×9 mm. O modelo BKC0806 também pode ser utilizado com tubo Ø8×5,5 mm, conforme indicação do fabricante.

O conector está disponível com roscas macho PT1/8, PT1/4, PT3/8 e PT1/2. As combinações variam conforme as dimensões do tubo, totalizando 22 códigos oficiais.

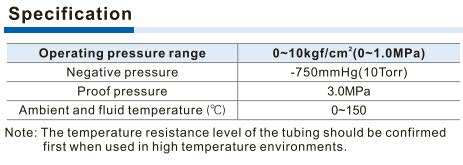

O BKC trabalha com pressão de até 1,0 MPa, suporta pressão de prova de 3,0 MPa e admite pressão negativa de até -750 mmHg. Sua faixa de temperatura é de 0 a 150 °C, desde que o tubo utilizado também seja compatível com a temperatura da aplicação.

O corpo metálico niquelado proporciona resistência contra corrosão e contaminação, permitindo a utilização em ambientes industriais e aplicações submetidas a temperaturas superiores às suportadas por conexões plásticas convencionais.

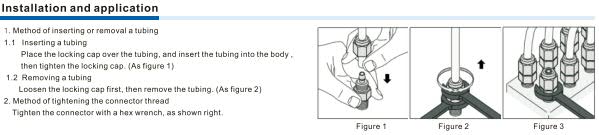

Para instalar, deve-se cortar o tubo perpendicularmente, posicionar a porca, inserir o tubo completamente no corpo e apertar a porca sem excesso de força. Para remover o tubo, é necessário afrouxar primeiro a porca de travamento. A parte roscada deve ser apertada com uma chave sextavada adequada.
