Linha PEB - Conexão T de Derivação Macho
O PEB é um tê de ramificação macho para distribuir o ar entre dois tubos pneumáticos. Possui duas conexões instantâneas opostas e uma rosca macho no ramal central. Atende tubos de Ø4 a Ø12 mm e roscas PT1/8" a PT1/2".
O Tê de Ramificação Macho PEB conecta uma porta roscada fêmea a dois tubos pneumáticos do mesmo diâmetro. As conexões instantâneas ficam em lados opostos e alinhados, enquanto a rosca macho ocupa o ramal central perpendicular, formando uma derivação em T.
Essa geometria permite distribuir o ar da porta do equipamento para duas linhas ou reunir duas tubulações em um único ponto roscado. É indicada para válvulas, cilindros, manifolds, painéis e circuitos que exigem uma derivação compacta.
Os engates rápidos facilitam a instalação e a manutenção. As garras internas mantêm os tubos presos, enquanto as vedações em NBR ajudam a evitar vazamentos. A rosca possui selante previamente aplicado.
A série atende tubos de Ø4 a Ø12 mm e roscas PT1/8" a PT1/2", conforme a combinação. Trabalha com pressão de até 1,0 MPa e temperatura de -20 °C a 70 °C. Está disponível na cor cinza padrão ou preta, identificada pela letra D.
- Derivação em T
- Duas saídas alinhadas
- Conexão instantânea
- Distribuição compacta
- Selante aplicado
- Ampla faixa de conexões
| Tipo | Tê de ramificação pneumático macho |
| Configuração | 1 rosca macho + 2 tubos |
| Formato | Tê |
| Posição dos tubos | Saídas opostas e alinhadas |
| Posição da rosca | Ramal central perpendicular |
| Distribuição do ar | Uma conexão roscada para dois tubos |
| Sistema de conexão | Engate rápido |
| Diâmetro das duas saídas | Igual |

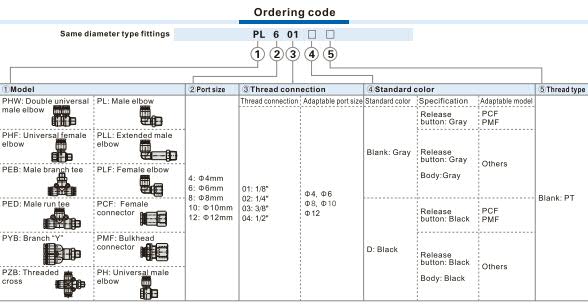

| Diâmetros de tubo | Ø4, Ø6, Ø8, Ø10 e Ø12 mm |
| Roscas disponíveis | PT1/8", PT1/4", PT3/8" e PT1/2" |
| Combinações para tubos Ø4 mm | PT1/8" e PT1/4" |
| Combinações para tubos Ø6 mm | PT1/8", PT1/4" e PT3/8" |
| Combinações para tubos Ø8 mm | PT1/8" a PT1/2" |
| Combinações para tubos Ø10 mm | PT1/8" a PT1/2" |
| Combinações para tubos Ø12 mm | PT1/4" a PT1/2" |
| Identificação da cor preta | Letra D |

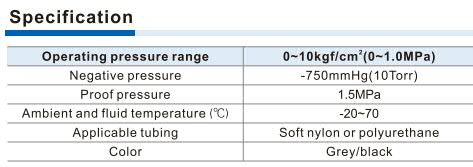

| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Pressão negativa | Até -750 mmHg |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tubos compatíveis | Nylon flexível ou poliuretano |
| Vedação da rosca | Selante previamente aplicado |
| Material dos botões de liberação | POM |
| Material das guias | Liga de alumínio |
| Material das garras de retenção | POM |
| Material das molas internas | Aço inoxidável |
| Material das vedações | NBR |
| Material do corpo | PBT |
| Material da conexão roscada | Latão |
| Tipo de rosca | PT |
