Linha GPMF - Conexão para painel / passa muro - tubo x rosca fêmea
Conector pneumático passante para painel com uma conexão instantânea e uma rosca fêmea. Permite conectar tubos a componentes roscados através de chapas ou divisórias, com fixação segura por porca.
O GPMF é um conector pneumático passante desenvolvido para conectar um tubo a componentes com rosca macho através de painéis, chapas, suportes ou divisórias. Sua configuração combina uma conexão instantânea para tubo, uma entrada com rosca fêmea padrão G e uma rosca externa com porca para fixação.
A montagem passante permite organizar a interface entre as partes interna e externa de máquinas ou painéis pneumáticos. A porca mantém o conector firmemente posicionado na superfície, reduzindo movimentações indesejadas e proporcionando uma instalação mais limpa e segura.
O engate instantâneo agiliza a conexão e a remoção do tubo, facilitando a montagem e as intervenções de manutenção. O componente roscado metálico com acabamento niquelado oferece resistência à corrosão e maior durabilidade em ambientes industriais.
Disponível para tubos de Ø4 a Ø12 mm e roscas fêmeas de G1/8 a G1/2, o GPMF é indicado para painéis de automação, máquinas e equipamentos que necessitam de uma transição compacta e confiável entre tubulações e componentes pneumáticos roscados.
- Fixação em painel
- Rosca fêmea
- Engate instantâneo
- Montagem rápida
- Instalação compacta
- Fácil manutenção

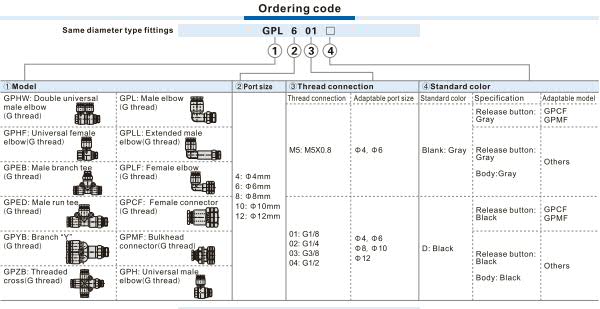

| Modelo | GPMF |
| Tipo | conector passante com rosca fêmea |
| Configuração | 1 conexão para tubo e 1 rosca fêmea |
| Conexão do tubo | engate instantâneo |
| Padrão da rosca de conexão | G |
| Roscas fêmeas disponíveis | G1/8, G1/4, G3/8 e G1/2 |
| Tubos disponíveis | Ø4, Ø6, Ø8, Ø10 e Ø12 mm |
| Sistema de fixação | rosca externa com porca |
| Roscas de fixação | M12×1, M14×1, M16×1, M20×1 e M22×1 |

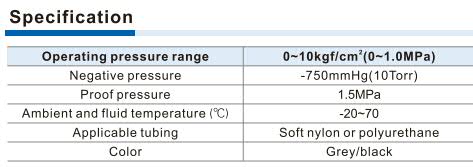

| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão negativa | até -750 mmHg |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tubos compatíveis | nylon flexível e poliuretano |
| Componente roscado | metal com acabamento niquelado |
| Aplicação | conexão entre tubos e componentes roscados através de painéis ou divisórias |
