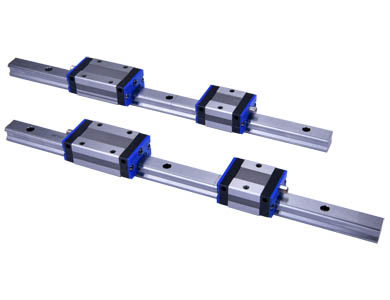

Linha LSD - Guia Linear de Baixo Perfil

A Guia Linear de Baixo Perfil Série LSD foi desenvolvida para proporcionar elevada capacidade de carga, rigidez e precisão em equipamentos com limitação de altura. Sua construção reduz a altura total do conjunto sem comprometer a resistência necessária para aplicações industriais exigentes.

A pista utiliza geometria em X, com quatro carreiras de esferas trabalhando em ângulos de contato de 45°. Essa disposição permite que a guia suporte cargas radiais, radiais inversas e laterais com capacidade equivalente, facilitando o dimensionamento e oferecendo maior liberdade para a orientação da montagem.

O desenho da pista também proporciona capacidade de autoajuste. Pequenos desalinhamentos entre as superfícies de montagem podem ser parcialmente absorvidos pelo sistema, ajudando a preservar a suavidade do movimento e reduzir concentrações de carga. A base da máquina deve, entretanto, manter planicidade e paralelismo compatíveis com a classe de precisão selecionada.

A série está disponível nos tamanhos LSD15, LSD20, LSD25, LSD30 e LSD35. As larguras efetivas dos trilhos variam de 15 a 34 mm, atendendo desde mecanismos compactos até máquinas submetidas a cargas e momentos mais elevados.

São oferecidos quatro formatos de bloco. O modelo H possui corpo quadrado; o F1 é flangeado com montagem superior; o F2 permite fixação inferior; e o F3 pode ser montado por cima ou por baixo. Cada formato pode utilizar bloco curto S ou padrão N. O bloco padrão apresenta maior capacidade de carga e resistência a momentos.

A capacidade dinâmica varia de 5,0 kN na LSD15 com bloco curto a 42,7 kN na LSD35 com bloco padrão. A capacidade estática alcança 70,2 kN, permitindo utilizar a série em equipamentos de produção, sistemas de transporte, máquinas de solda, prensas, centros de usinagem, tornos CNC e plataformas de posicionamento.

A série oferece três níveis de pré-carga. A configuração A prioriza movimento suave e aplicações com menor exigência de rigidez. A pré-carga leve B é indicada para equipamentos industriais de precisão. A pré-carga média C aumenta a rigidez para sistemas submetidos a vibrações, impactos ou esforços variáveis.

As classes de precisão N, H e P permitem ajustar o produto à necessidade da máquina. A classe N atende movimentos industriais convencionais, a H oferece tolerâncias mais rigorosas e a P é recomendada para equipamentos de medição, semicondutores e plataformas XY de alta precisão.

Os trilhos podem ser instalados pela parte superior ou inferior. Nos tamanhos LSD15 e LSD30 também existem alternativas de furação superior, permitindo adequar os parafusos de fixação à estrutura da máquina.

O acabamento natural é fornecido como padrão. A opção Black Chrome acrescenta proteção superficial ao trilho e ao bloco, sendo especialmente interessante para ambientes que exigem maior resistência contra oxidação. Para essa versão, o comprimento padrão do trilho é de até três metros.

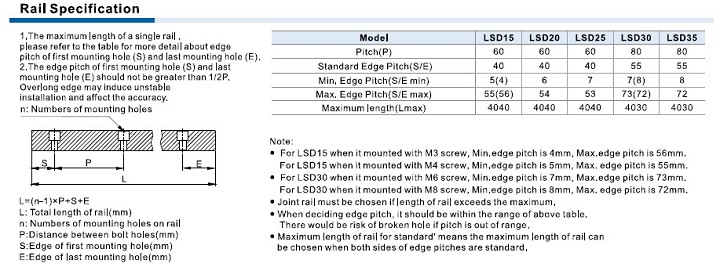

O comprimento do trilho e a posição do primeiro furo são definidos conforme o projeto. Trilhos individuais podem chegar a 4.040 mm, dependendo do tamanho. Para percursos maiores, o catálogo permite a união de até três segmentos na configuração padrão.

A guia recebe graxa Mobilith EP2 em fábrica. A recomendação geral de relubrificação é a cada 100 km de deslocamento ou entre três e seis meses. Após aplicar a graxa, o bloco deve ser movimentado repetidamente para distribuir uma película uniforme sobre toda a pista.

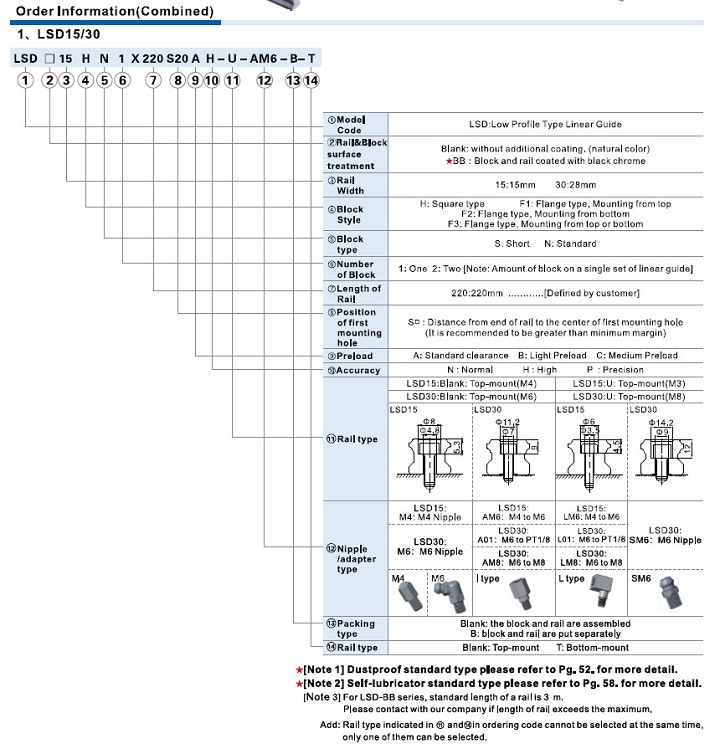

Para selecionar corretamente a LSD, devem ser considerados tamanho, formato e comprimento do bloco, quantidade de blocos, comprimento do trilho, posição do primeiro furo, pré-carga, precisão, tipo de montagem, acabamento, adaptador de lubrificação e forma de fornecimento.
